Chapter 01 / Project Profile

智检成果包｜风貌诊断报告

桂林 / 訾洲烟雨样板 MVP 本地采样判读版

项目名称

智绘方舟｜桂林样板项目

样本段

訾洲烟雨样板段

体检期次

阶段 4A 数据整编

数据来源

real-sampling-local

SGI

64/100

采样点

29真实点位

高风险

10点位

视廊关系

象山 / 訾洲

样本侧

20 + 9 点

报告用途

成果包封面

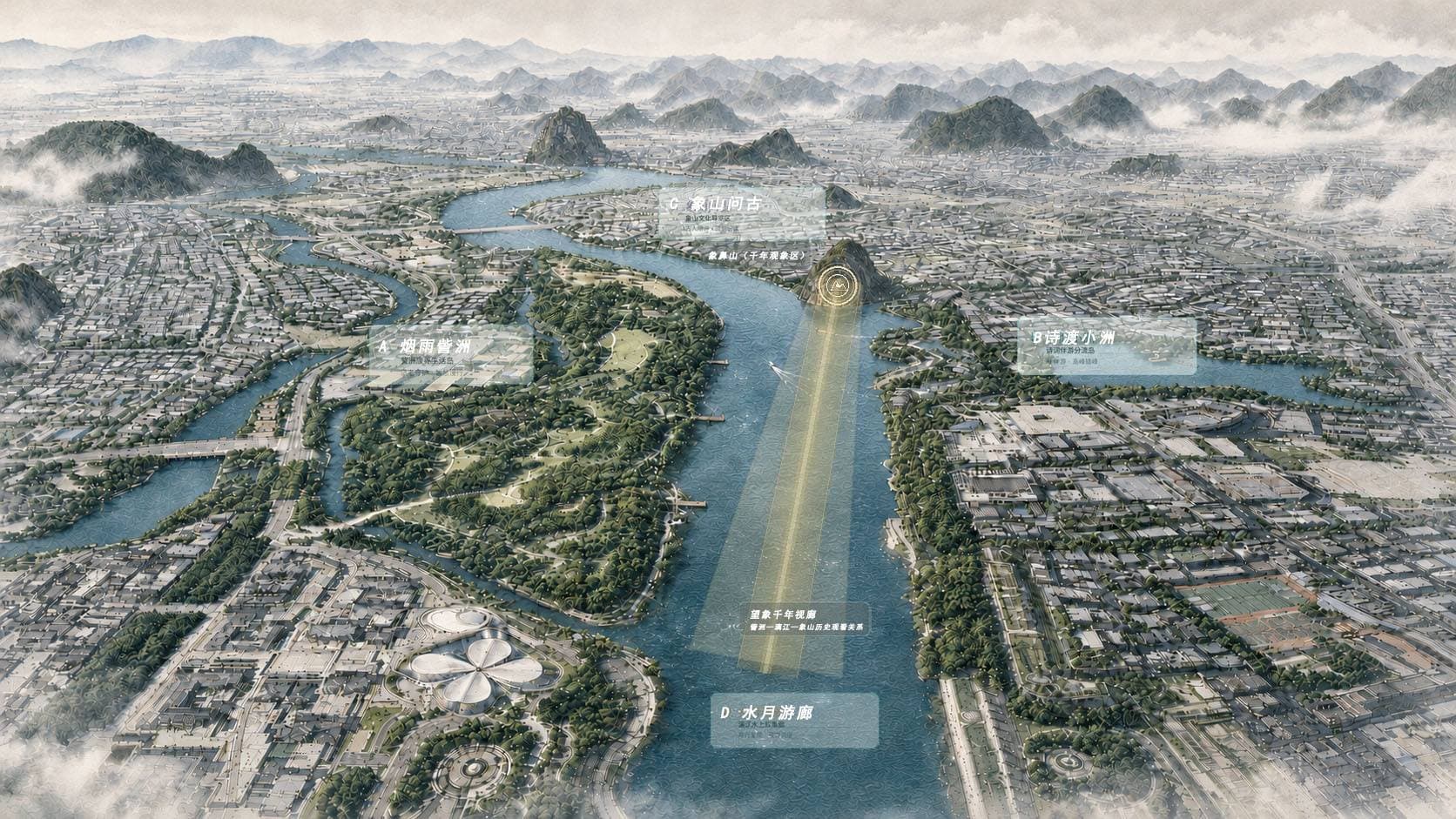

山水关系总览图

总体结论

本报告基于 29 个实地采样点、1.6m 五向照片和噪点证据的本地判读结果生成，属于本地采样判读 + 人工复核型 mock 评分，可作为后续真实数据端接入前的报告结构样例。当前样本段仍保留山水格局基础，山水格局得分 72，但 SGI = 64 表明整体风貌健康处于中等偏风险状态。主要风险集中在建筑与商业界面压迫、水岸界面失序、码头游船设施干扰、商业导览高饱和色彩和文化意象被现代设施稀释等方面。高风险点位主要分布在 ZZ-19、ZZ-20、XS-01、XS-03、XS-04、XS-05、XS-06、XS-07 等 10 个点位，其中象山侧连续点位风险更密集；P1 问题建议优先转入智动更新形成任务候选。当前 ZZ-01 仍需专家复核，重点确认噪点证据缺失和局部风险等级。

本报告基于 29 个实地采样点、1.6m 五向照片与噪点证据的本地判读结果生成，属于本地采样判读 + 人工复核型 mock 评分，可作为后续真实数据端接入前的报告结构样例。

交付信号

成果完整度92%

证据引用100%

指标评分100%

Chapter 02

数据来源与采样完整性

真实报告数据

数据来自 1.6m 五向照片和噪点证据，本阶段 29 个点位照片完整，1 个点位缺少噪点目录并进入复核提示。

采样点

29 个

訾洲 20 / 象山 9

五向照片

145 张

29 个点位均为 5/5

噪点证据

414 条

1 个点位待复核

问题清单

10 条

真实采样判读聚合

P1 任务候选

4 项

优先转入智动更新

任务候选总数

7 项

含 P1 与高严重度 P2

高风险点位

10 个

象山侧连续聚集

待复核点位

1 个

ZZ-01

点位诊断完整度

97%

五向照片完整度

100%

噪点证据覆盖度

97%

点位诊断表

100%

问题聚合

100%

指标评分

100%

证据引用

100%

成果包完整度

92%

资料完整度来自本地 typed mock 数据整编，不写入数据库、不上传图片，也不调用真实 AI、GIS 或导出服务。

Chapter 03

点位采样成果

默认展示高风险和待复核重点点位；展开后可查看全部 29 个点位。

ZZ-19

訾洲侧 / complete

高风险

风险分

五向照片

5/5

噪点

水岸界面失序建筑风貌冲突文化意象弱化

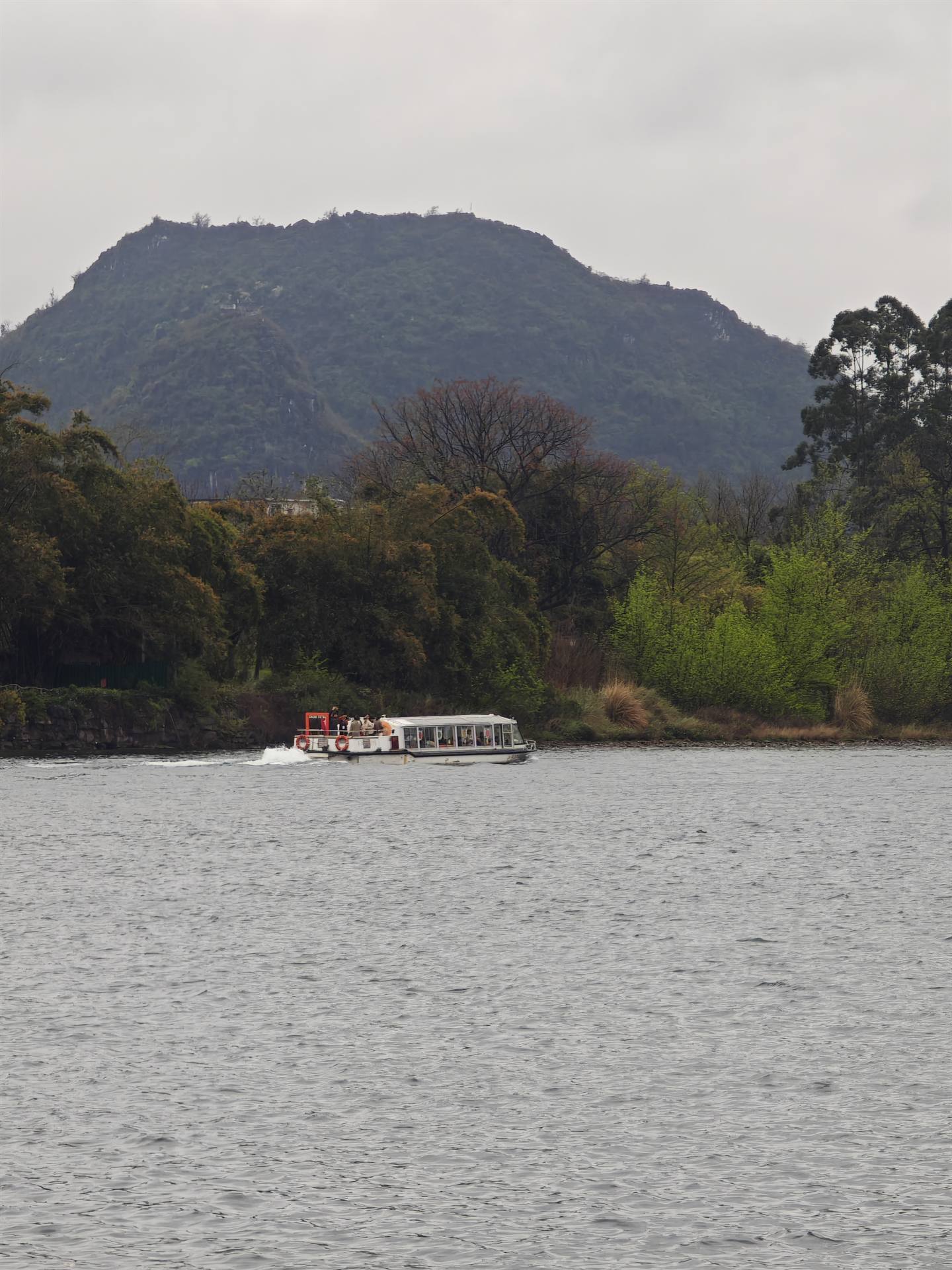

核心开敞视点可见象山和水面，但对岸建筑、船只、栏杆、雕塑、监控设施和铺装广场同时进入画面，风貌噪点最高。

证据链已接入

ZZ-20

訾洲侧 / complete

高风险

风险分

五向照片

5/5

噪点

水岸界面失序文化意象弱化公共停留空间不足

开敞临江视点中出现绿色围挡、栏杆、座椅和对岸建筑，亲水界面与文化意象受到较明显干扰。

证据链已接入

XS-01

象山侧 / complete

高风险

风险分

五向照片

5/5

噪点

水岸界面失序文化意象弱化公共停留空间不足

开敞水岸中出现蓝色棚、游船亭、彩色设施、人偶和轮胎式坐凳，商业化表达削弱山水文化氛围。

证据链已接入

XS-03

象山侧 / complete

高风险

风险分

五向照片

5/5

噪点

水岸界面失序文化意象弱化导览识别不足

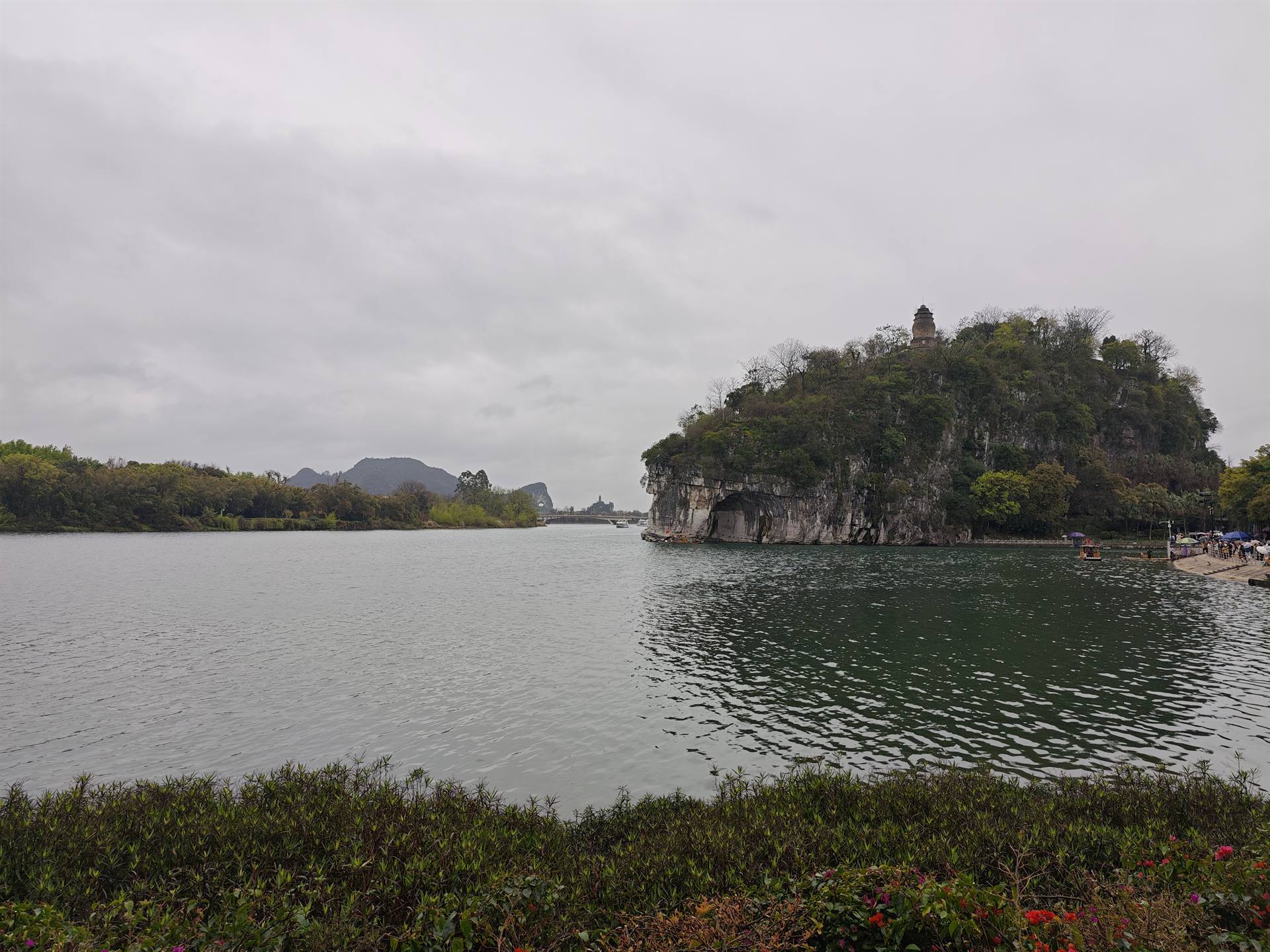

象山视廊重要且开敞，但商业界面、导览牌、游船、栏杆、人流和高饱和色彩噪点高度集中。

证据链已接入

XS-04

象山侧 / complete

高风险

风险分

五向照片

5/5

噪点

水岸界面失序文化意象弱化建筑风貌冲突

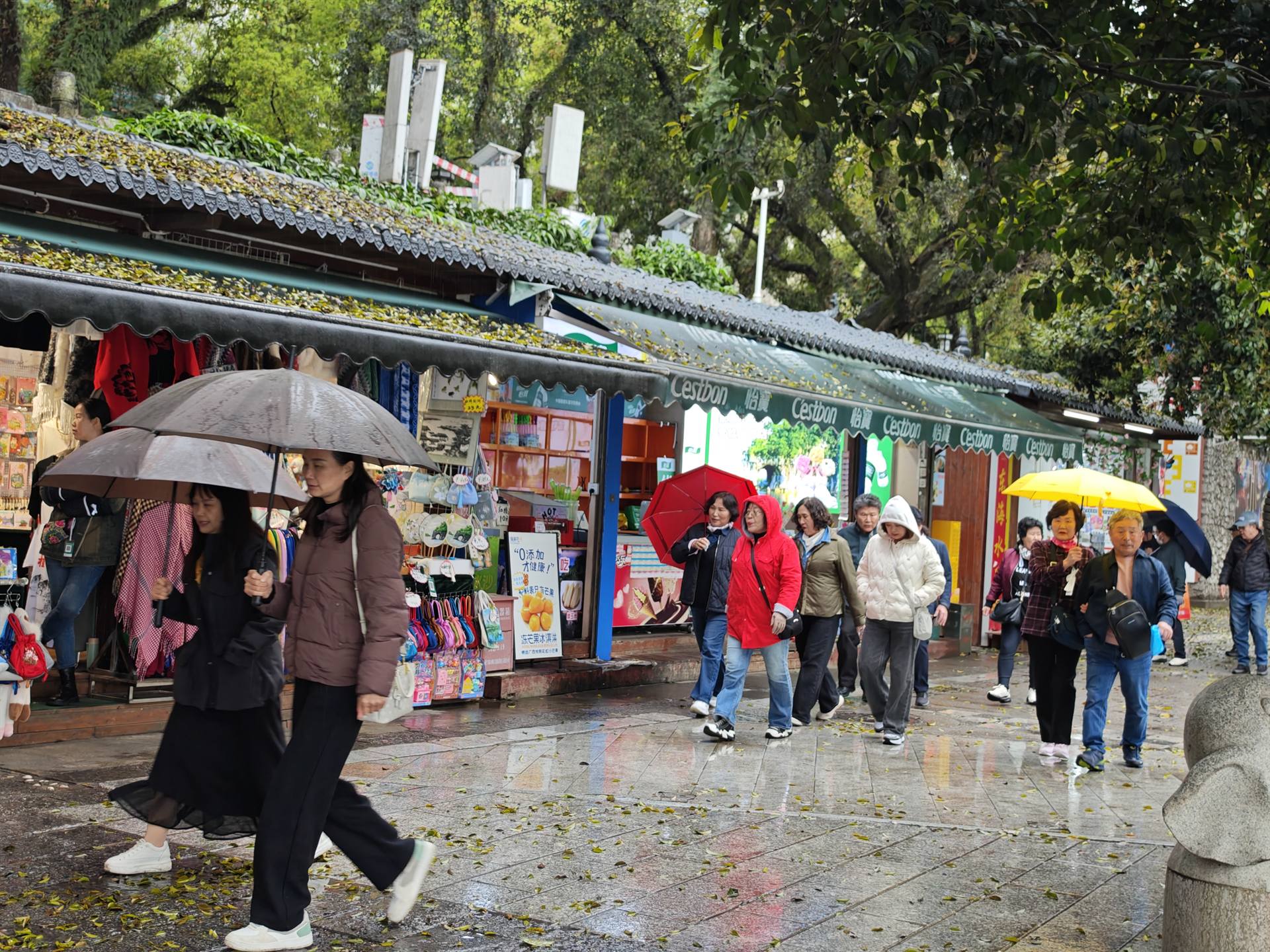

商业摊点、彩色商品、垃圾桶、栏杆和桥体非常显眼，开敞水面被商业界面强烈干扰。

证据链已接入

XS-05

象山侧 / complete

高风险

风险分

五向照片

5/5

噪点

建筑风貌冲突水岸界面失序文化意象弱化

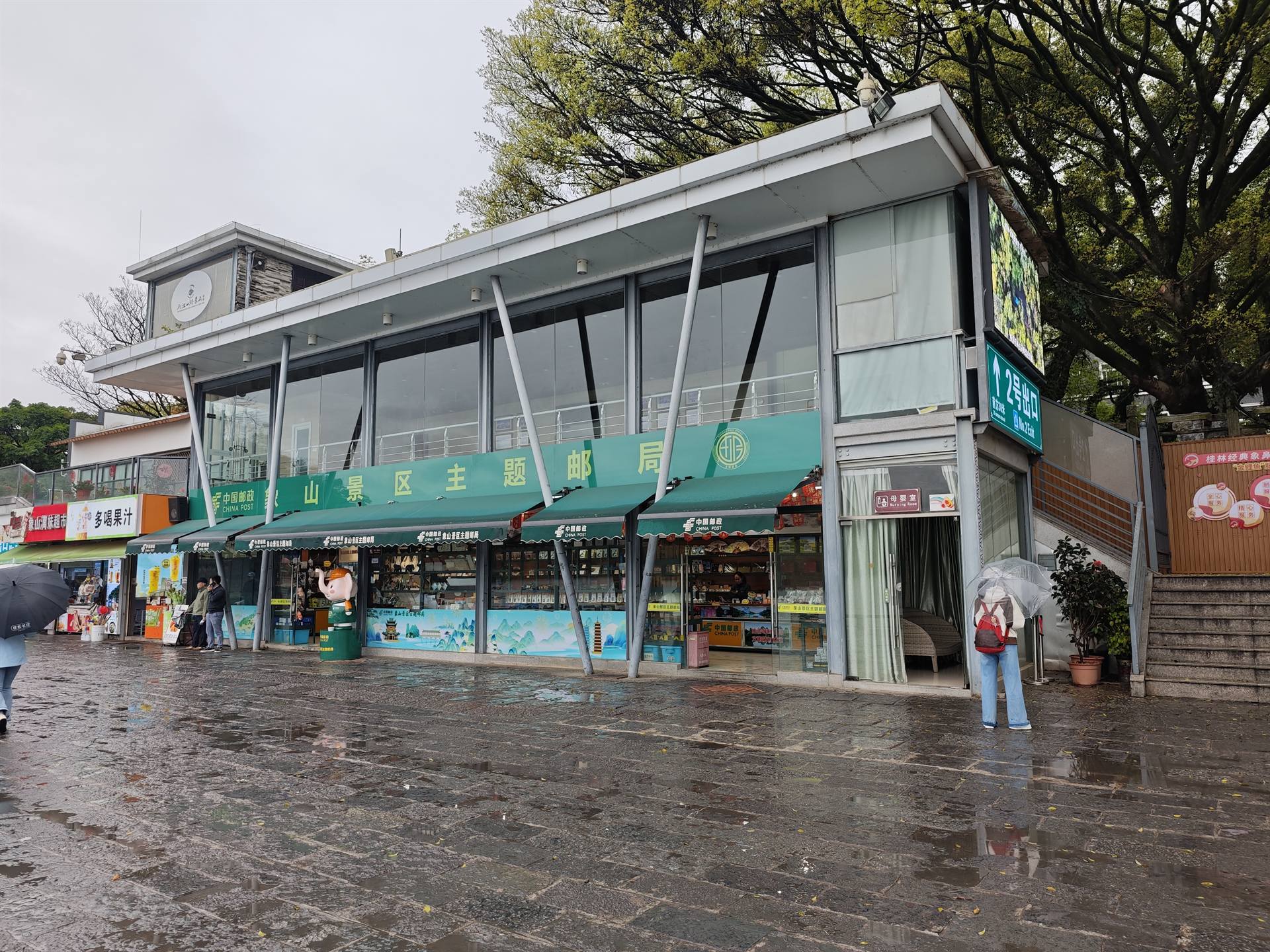

玻璃商业建筑、彩色水岸边界、栏杆绳索、游船和硬质铺装共同构成强烈现代商业信号。

证据链已接入

XS-06

象山侧 / complete

高风险

风险分

五向照片

5/5

噪点

慢行体验断裂水岸界面失序公共停留空间不足

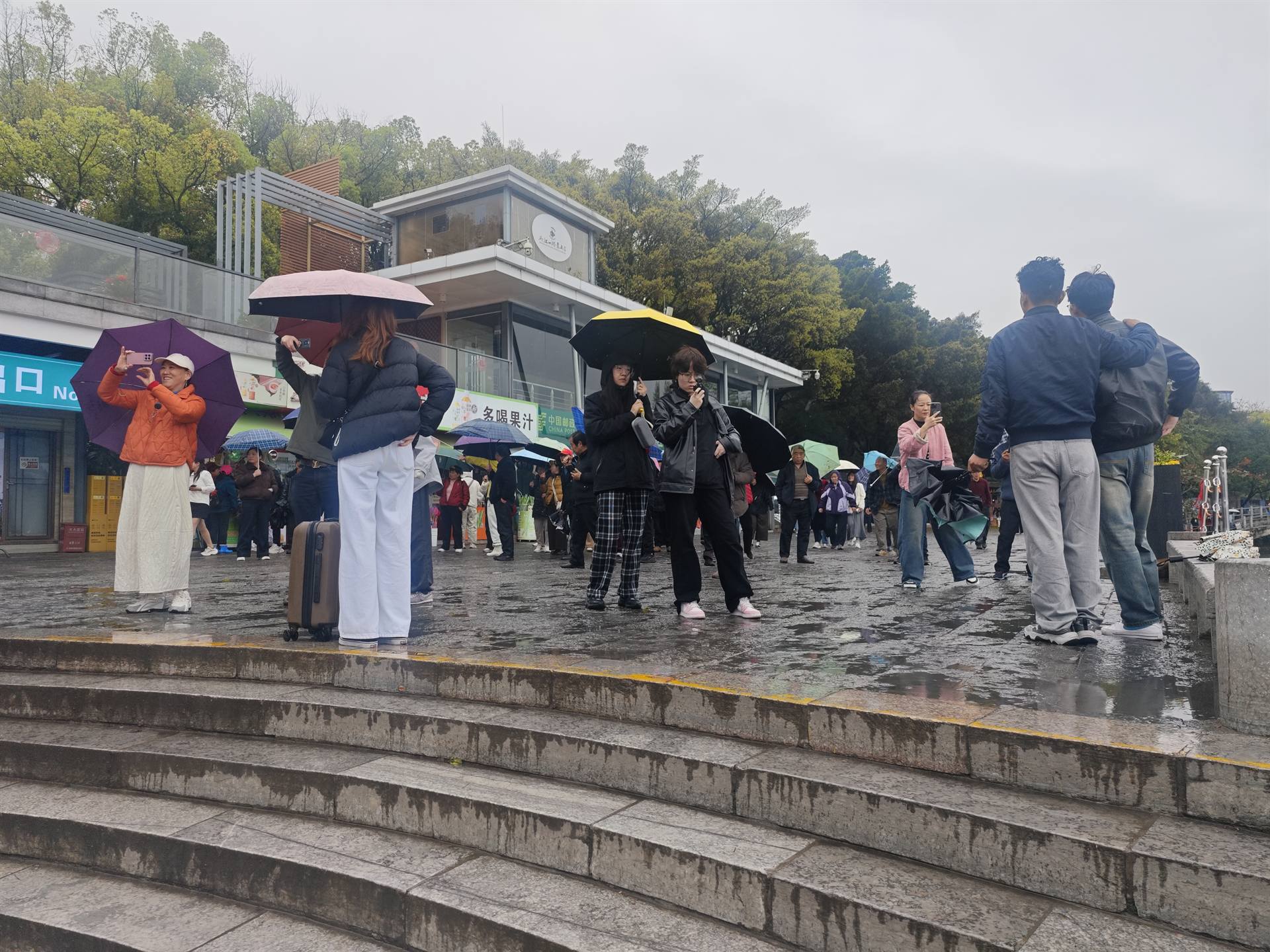

台阶、商业标识、水岸防护、人群和铺装广场共同造成慢行与停留空间秩序问题。

证据链已接入

XS-07

象山侧 / complete

高风险

风险分

五向照片

5/5

噪点

公共停留空间不足导览识别不足文化意象弱化

人流、遮阳伞、蓝棚、商业售卖、灯杆和提示牌密集，公共空间压力与商业噪声叠加。

证据链已接入

XS-08

象山侧 / complete

高风险

风险分

五向照片

5/5

噪点

导览识别不足文化意象弱化水岸界面失序

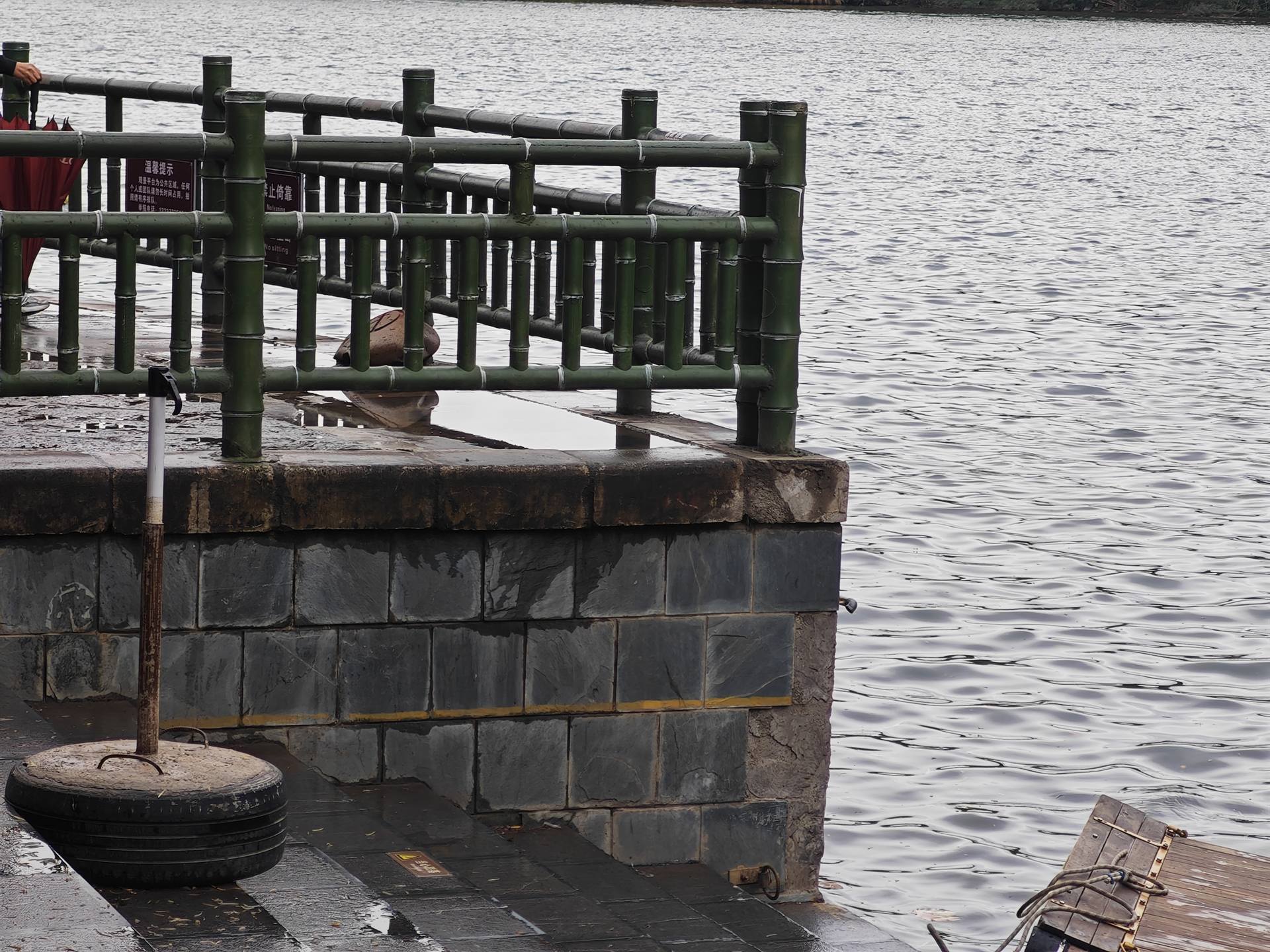

红黄售票入口、宣传展板、游船、码头设施和水岸栏杆占据主要画面，商业导览信号最强。

证据链已接入

XS-09

象山侧 / complete

高风险

风险分

五向照片

5/5

噪点

水岸界面失序导览识别不足文化意象弱化

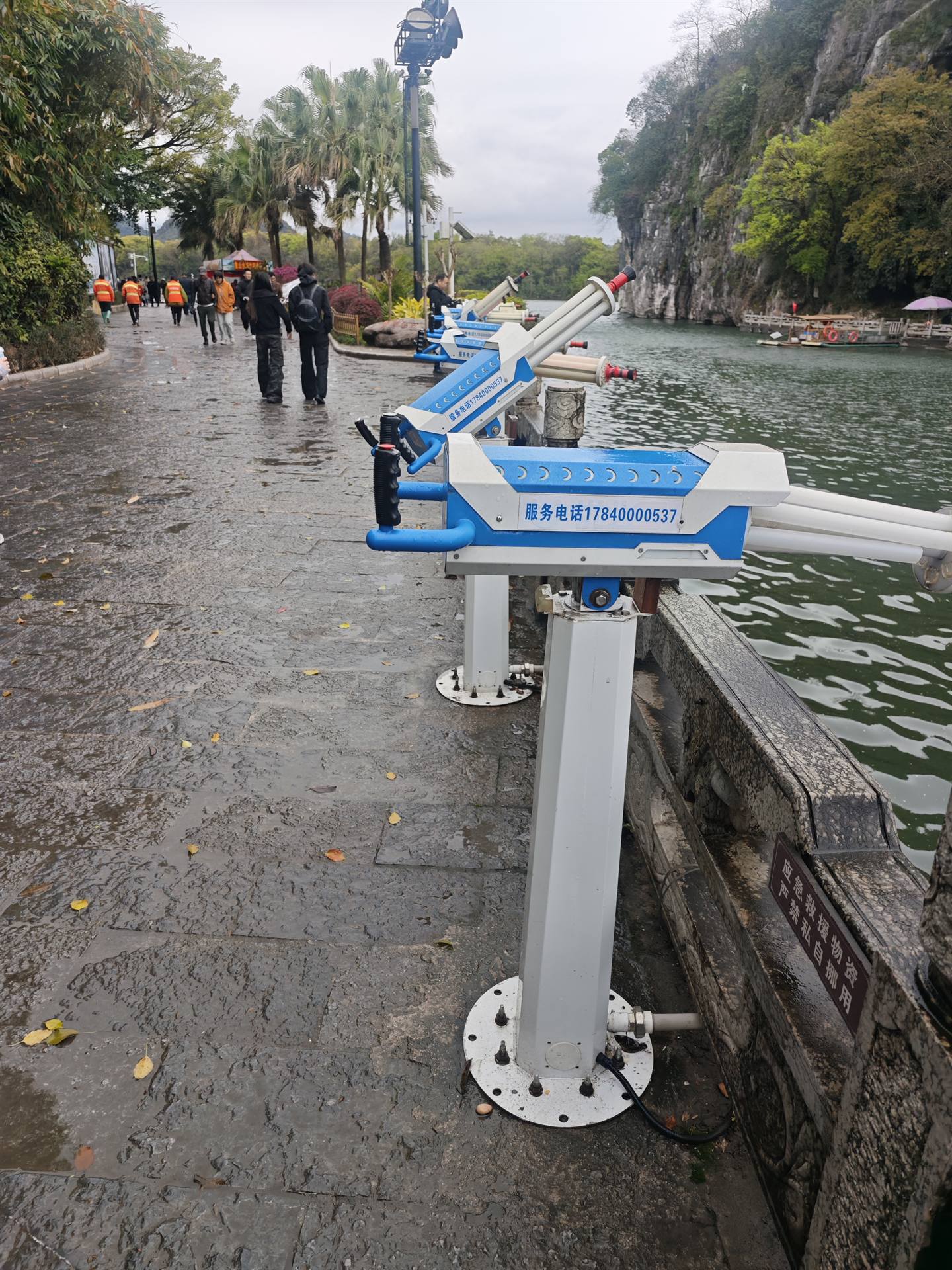

码头设备、蓝色机械护栏、游船标识、杆件和硬质水岸边界明确，象山侧设施化问题突出。

证据链已接入

ZZ-01

訾洲侧 / partial

待复核

风险分

五向照片

5/5

噪点

视廊遮挡

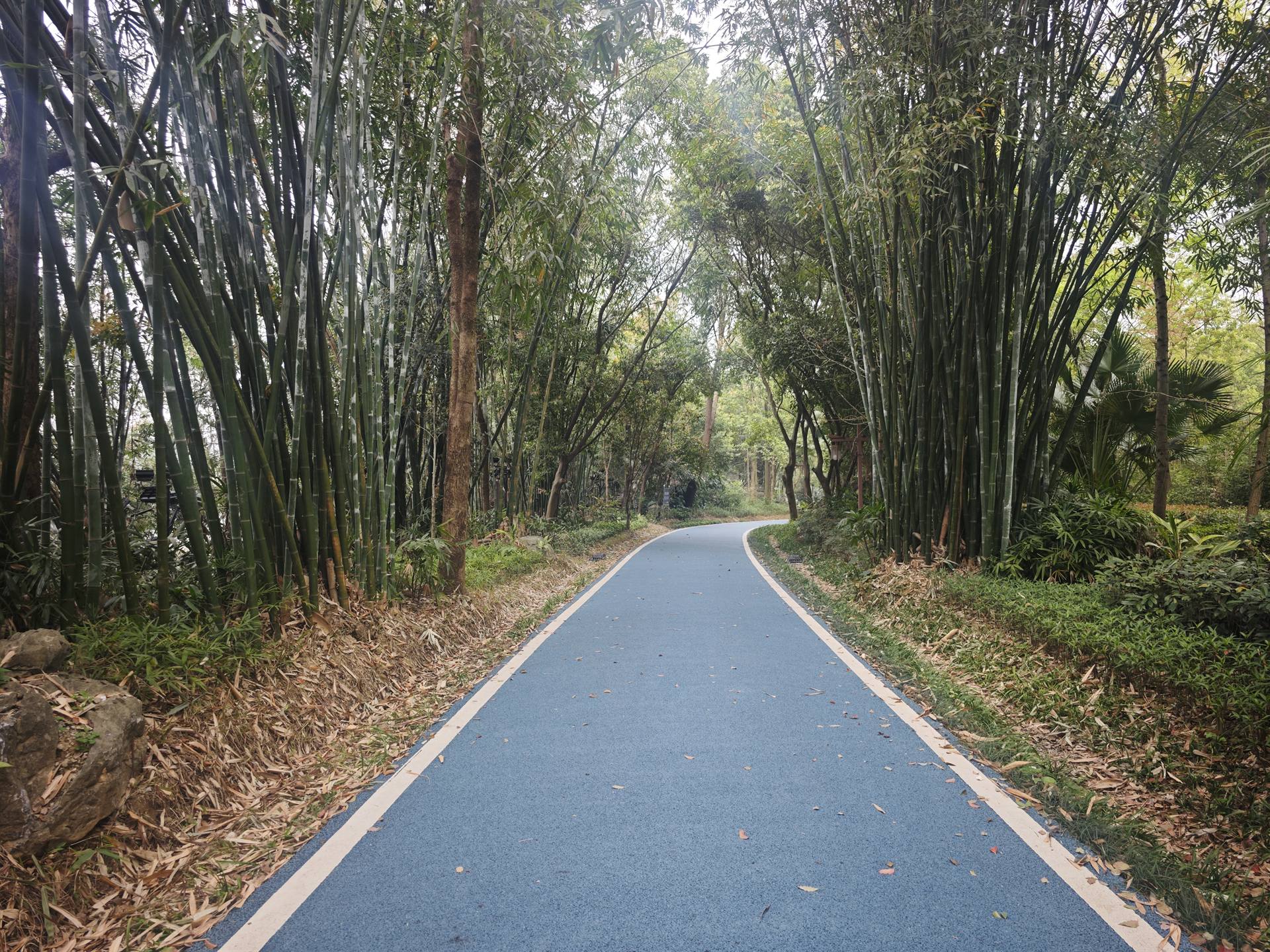

五向照片完整，现场为竹林与蓝色慢行道界面，视觉问题较轻；因缺少噪点目录，只能作为低风险待复核点。

待专家复核

Chapter 04

现状问题总览

真实报告数据

共形成 10 条聚合问题，其中 P1 4 条、P2 5 条、P3 1 条，风险以商业界面、水岸秩序和文化意象稀释为主。

问题总数

10 条

4 条

5 条

1 条

高风险问题摘要

訾洲侧密植植被造成江面与象山视廊断续

关联点位 13 个 / 证据 3 条

开敞水岸停留节点硬质化与座椅小品杂乱

关联点位 7 个 / 证据 3 条

建筑与商业界面压迫山水游赏画面

关联点位 9 个 / 证据 3 条

象山侧商业摊点、售票导览和高饱和色彩过强

关联点位 8 个 / 证据 3 条

游船、码头和亲水防护设施造成水岸界面失序

关联点位 7 个 / 证据 3 条

亲水边界可达性与安全边界表达不协调

关联点位 6 个 / 证据 3 条

主要问题类型

文化意象弱化5

导览识别不足4

水岸界面失序3

公共停留空间不足2

建筑风貌冲突2

慢行体验断裂2

重点空间风险集中在象山侧商业设施、水岸边界和码头游船界面，訾洲侧则以视廊断续、林下杆件和停留节点秩序为主。

Chapter 05

SGI 风貌健康指数

真实报告数据

SGI = 64，表示样本段仍有山水格局基础，但整体处于需分区修复和专家复核的中等风险状态。

SGI / 100

点层体检

单点噪点、建筑界面和设施干扰较明显，需要优先识别高风险点位。

线层体检

慢行连续性、视廊通达和亲水边界形成连续扣分链条。

面层体检

商业界面、水岸秩序和文化意象稀释形成片区级压力。

SGI 降低来自 29 个真实采样点的本地判读结果，本页不再使用旧 mock 分值。

Chapter 06

点线面体检结果

真实报告数据

点层 68、线层 63、面层 61，扣分从单点噪点扩展到慢行连续性和水岸界面秩序。

点层结论

高风险点位集中在象山侧连续开放界面和 ZZ-19、ZZ-20 等临水节点，单点设施、商业界面和噪点证据构成主要扣分。

线层结论

訾洲侧视廊被密植植被分段遮挡，象山侧慢行和亲水边界受人流、台阶、栏杆和码头设施影响。

面层结论

建筑商业界面、水岸秩序、导览色彩和现代设施共同稀释烟雨、水月、清幽等片区意象。

Chapter 07

六大指标扣分依据

每项指标展示得分、状态、指标摘要、关联问题数量和关联点位数量。

真实分数

山水格局

基础较好

山水骨架仍清晰，但核心视点被对岸建筑和密植植被削弱。

关联问题

3 条

关联点位

26 个

视廊通达

需要关注

訾洲侧多点被竹林遮挡，象山侧虽开敞但被设施、人流和码头界面干扰。

关联问题

3 条

关联点位

24 个

洲岸界面

风险扣分

开敞水岸的栏杆、码头、游船、围挡和商业界面导致秩序扣分明显。

关联问题

4 条

关联点位

15 个

建筑风貌

需要关注

象山侧玻璃商业建筑和訾洲侧局部建筑界面与自然游赏氛围冲突。

关联问题

2 条

关联点位

13 个

公共空间

风险扣分

停留、台阶、铺装和人流组织存在压力，雨后湿滑与拥挤需要复核。

关联问题

7 条

关联点位

22 个

文化意象

风险扣分

烟雨、水月、清幽意象被商业导览、彩色设施和现代码头设施显著稀释。

关联问题

8 条

关联点位

28 个

Chapter 08

问题热力图与空间分布

真实报告数据

热力表达应突出 ZZ-19、ZZ-20、XS-01、XS-03、XS-04、XS-05、XS-06、XS-07 等 10 个点位等高风险点，并保留訾洲侧视廊断续与象山侧商业设施干扰的差异。

鸟瞰热力图摘要
高风险点沿象山侧开放水岸连续聚集，ZZ-19、ZZ-20 与对岸商业、游船和码头界面形成互相叠加的视觉压力。

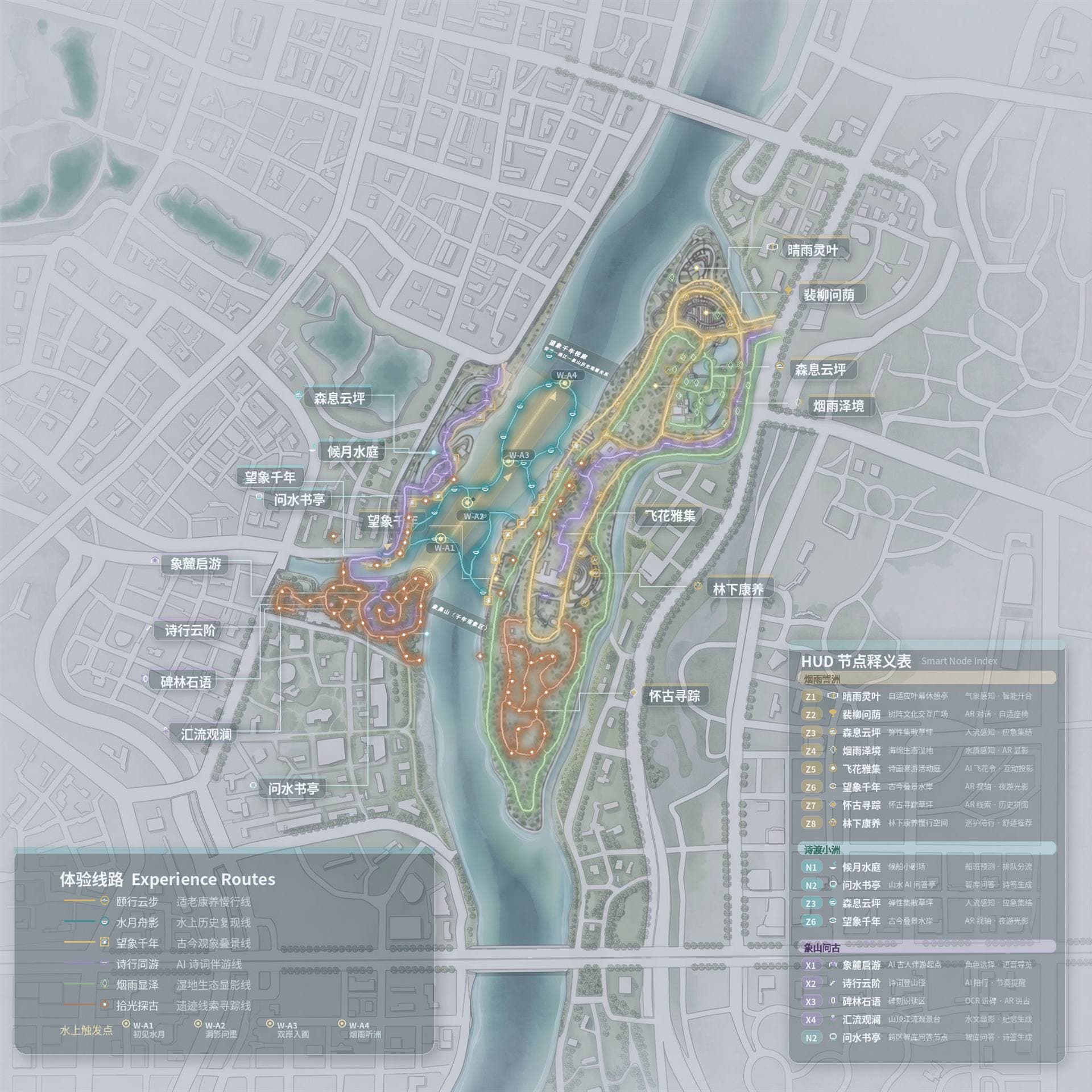

平面热力图摘要
平面分布显示訾洲侧为视廊断续型问题，象山侧为商业设施、水岸边界和公共空间秩序复合型问题。

重点点位分组

高风险点位：ZZ-19、ZZ-20、XS-01、XS-03、XS-04、XS-05、XS-06、XS-07、XS-08、XS-09

待复核点位：ZZ-01

Chapter 09

主要问题清单与证据链

展示 10 条聚合问题、关联指标、诊断依据、更新建议和代表证据。

10 条问题

real-issue-01P2中高

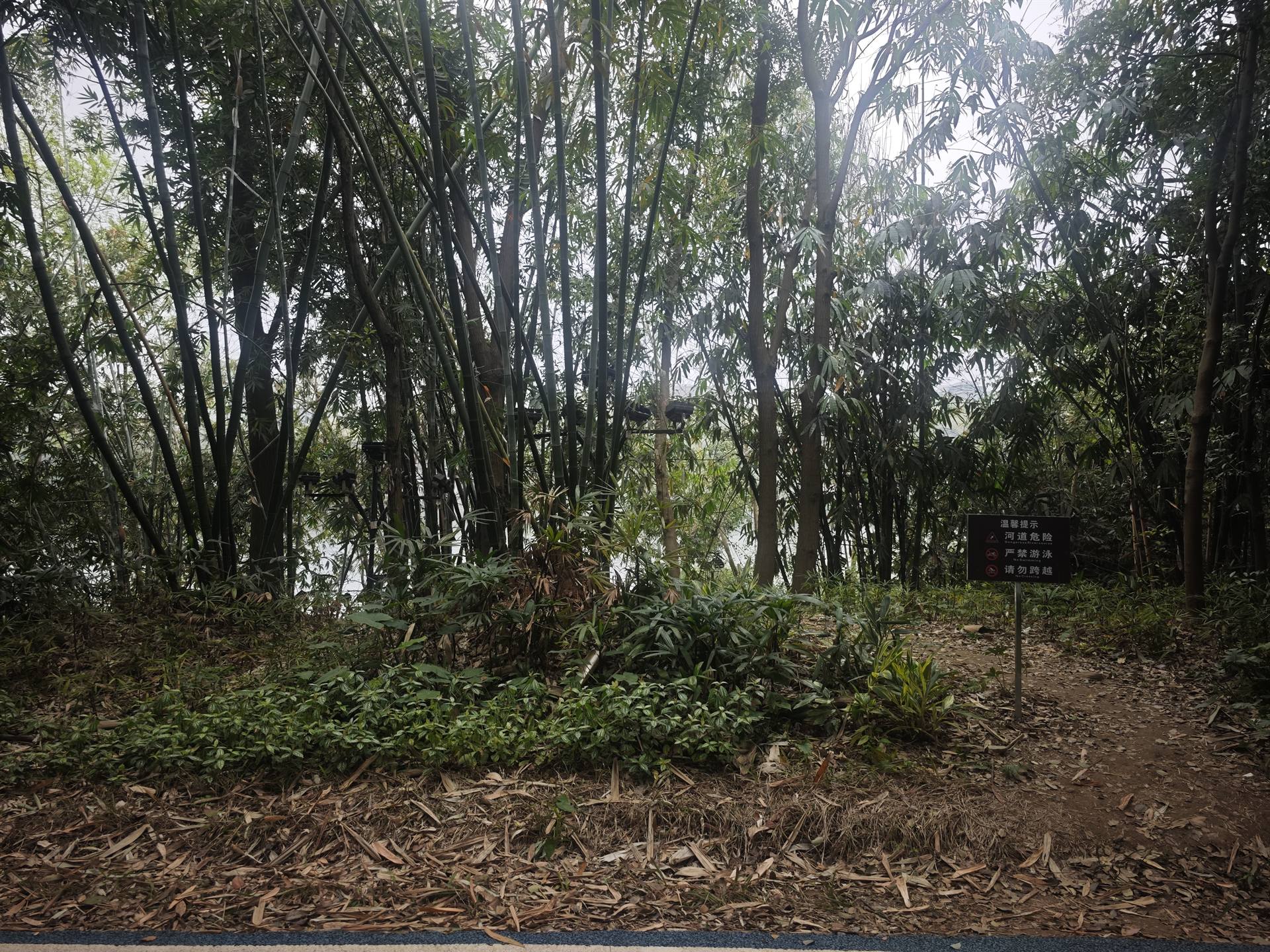

訾洲侧密植植被造成江面与象山视廊断续

视廊遮挡

点位

证据

诊断

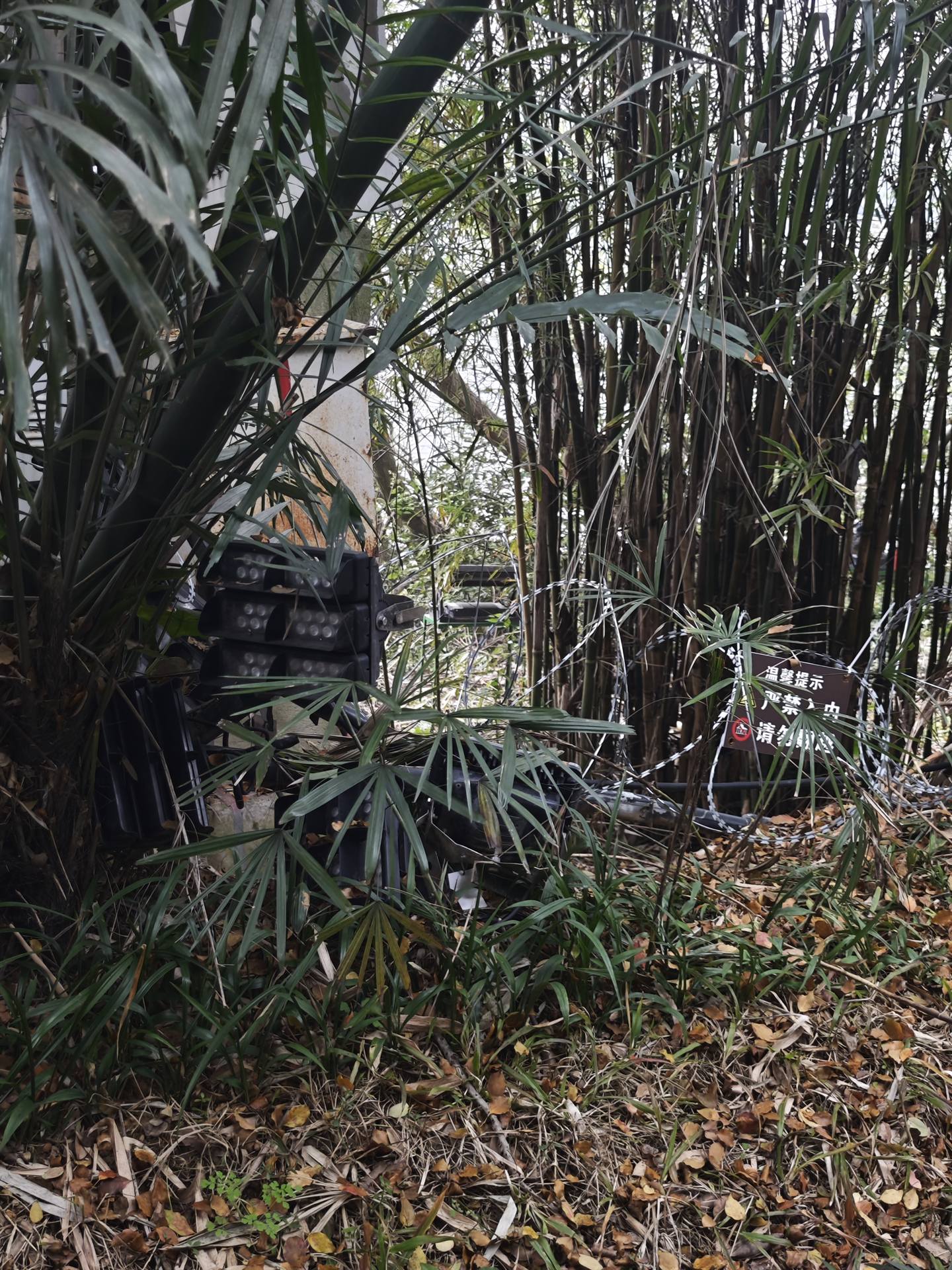

訾洲侧多数林下点位以竹林和乔木形成封闭界面，生态连续性较好，但对山水互看和江面可见度形成持续遮挡。

更新建议

建议分段复核可修剪视窗，不做大面积清除；优先在既有观景停留点打开低扰动视线孔隙。

影响指标

视廊通达 -18山水格局 -8文化意象 -4

关联点位：ZZ-01、ZZ-02、ZZ-03、ZZ-04、ZZ-05、ZZ-06、ZZ-10、ZZ-11、ZZ-12、ZZ-14、ZZ-15、ZZ-17、ZZ-18

状态：建议近期优化

代表证据

最多显示 3 张

real-issue-02P2中

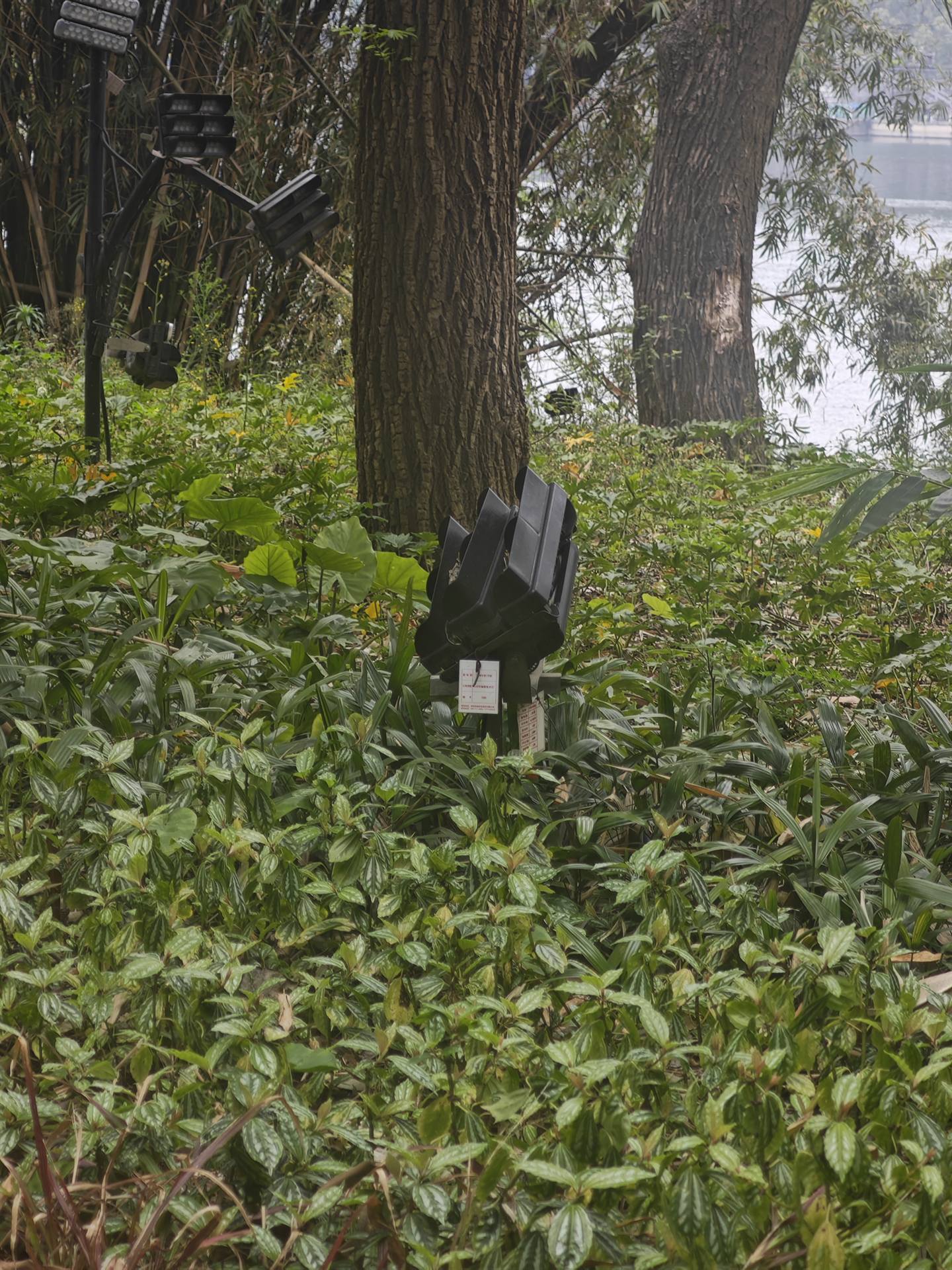

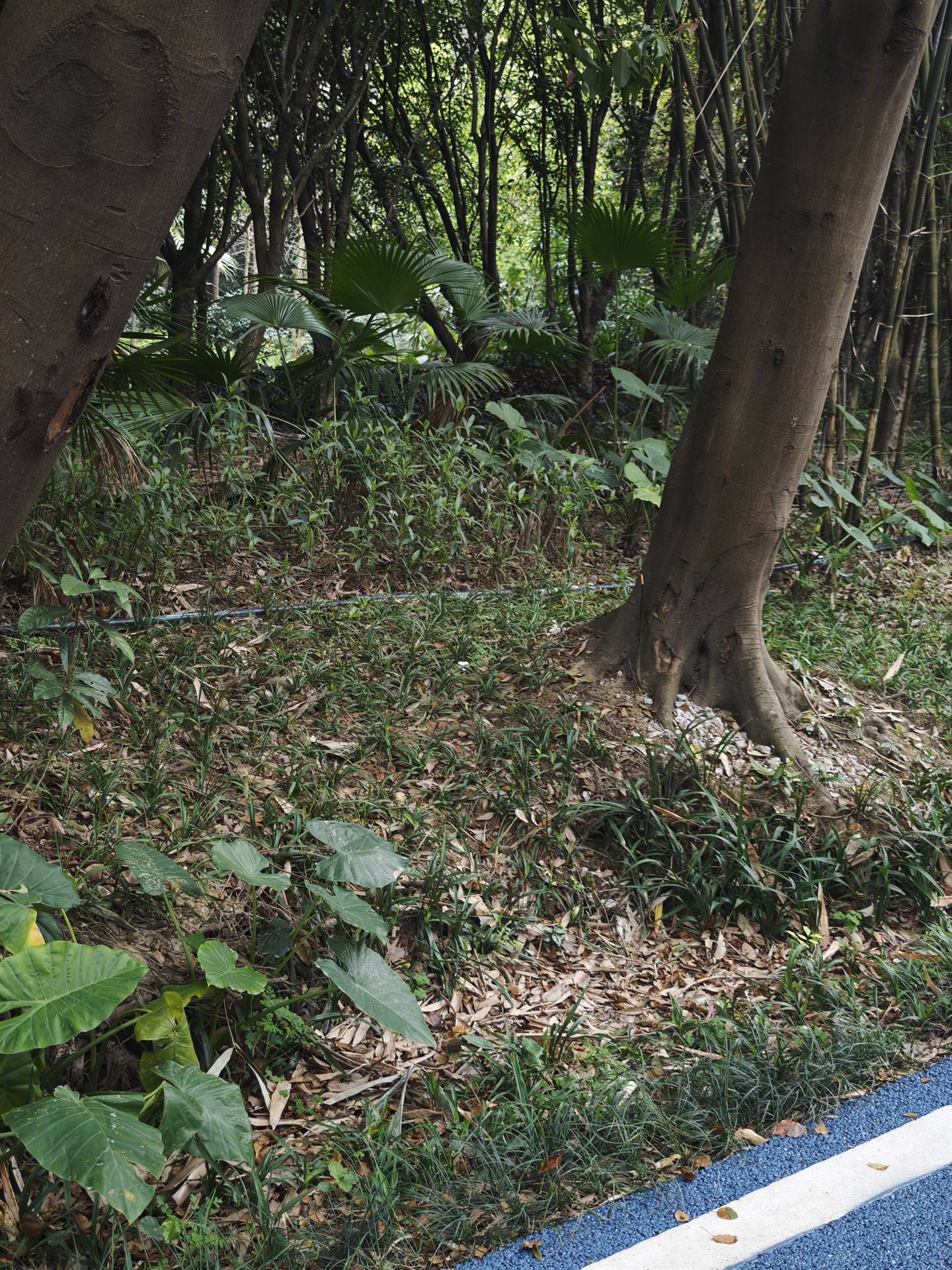

林下设施杆件、监控照明与提示牌进入核心视域

导览识别不足文化意象弱化

点位

证据

诊断

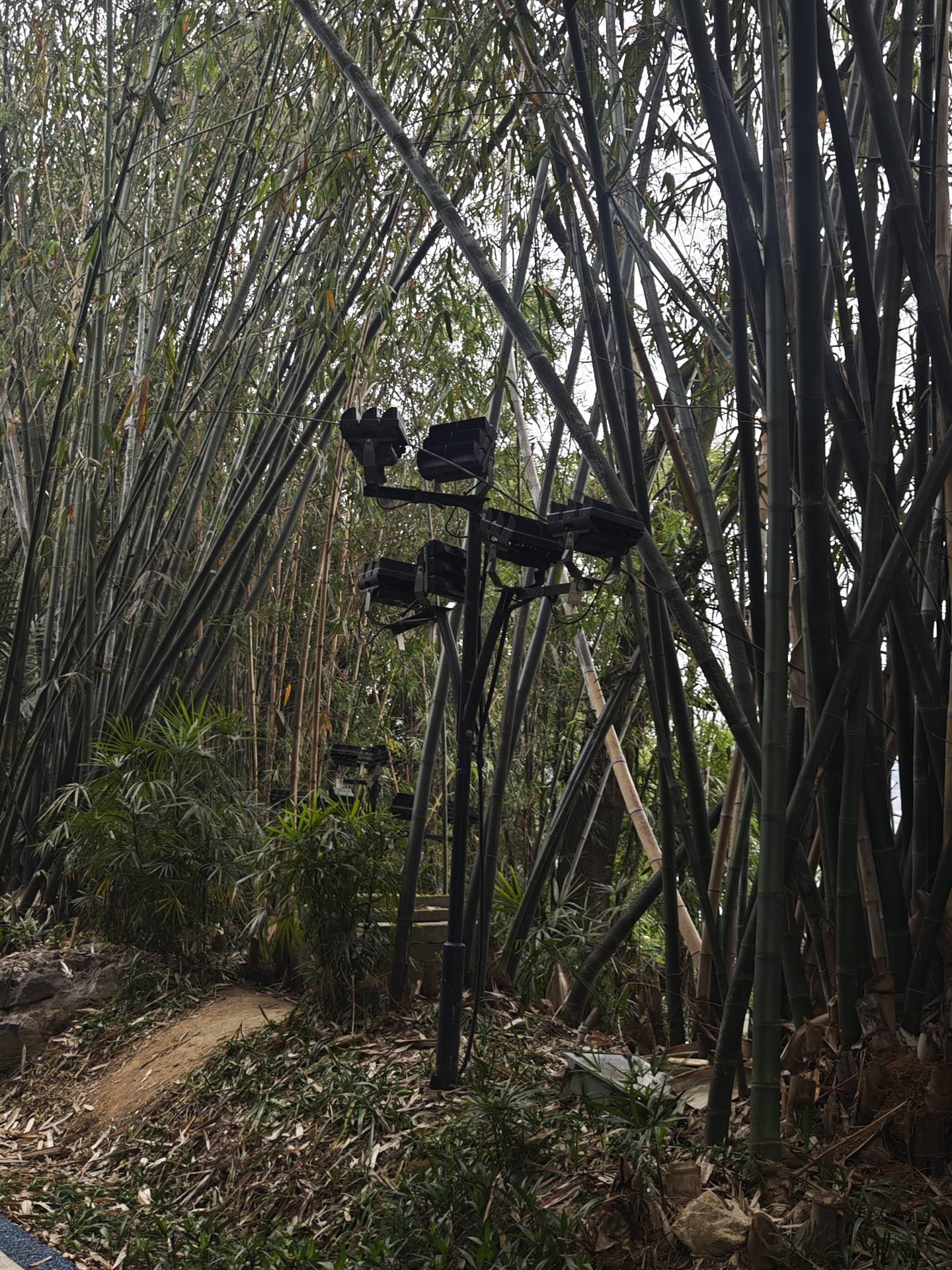

设施系统在多处以零散方式出现，尺度、颜色和位置缺少统一控制，削弱清幽游赏体验。

更新建议

建议统一设施色彩与高度控制，合并杆件，弱化背板和警示牌视觉权重。

影响指标

文化意象 -12公共空间 -7视廊通达 -6

关联点位：ZZ-04、ZZ-06、ZZ-07、ZZ-09、ZZ-10、ZZ-17、ZZ-19、XS-07、XS-09

状态：建议转入智动更新

代表证据

最多显示 3 张

real-issue-03P2中高

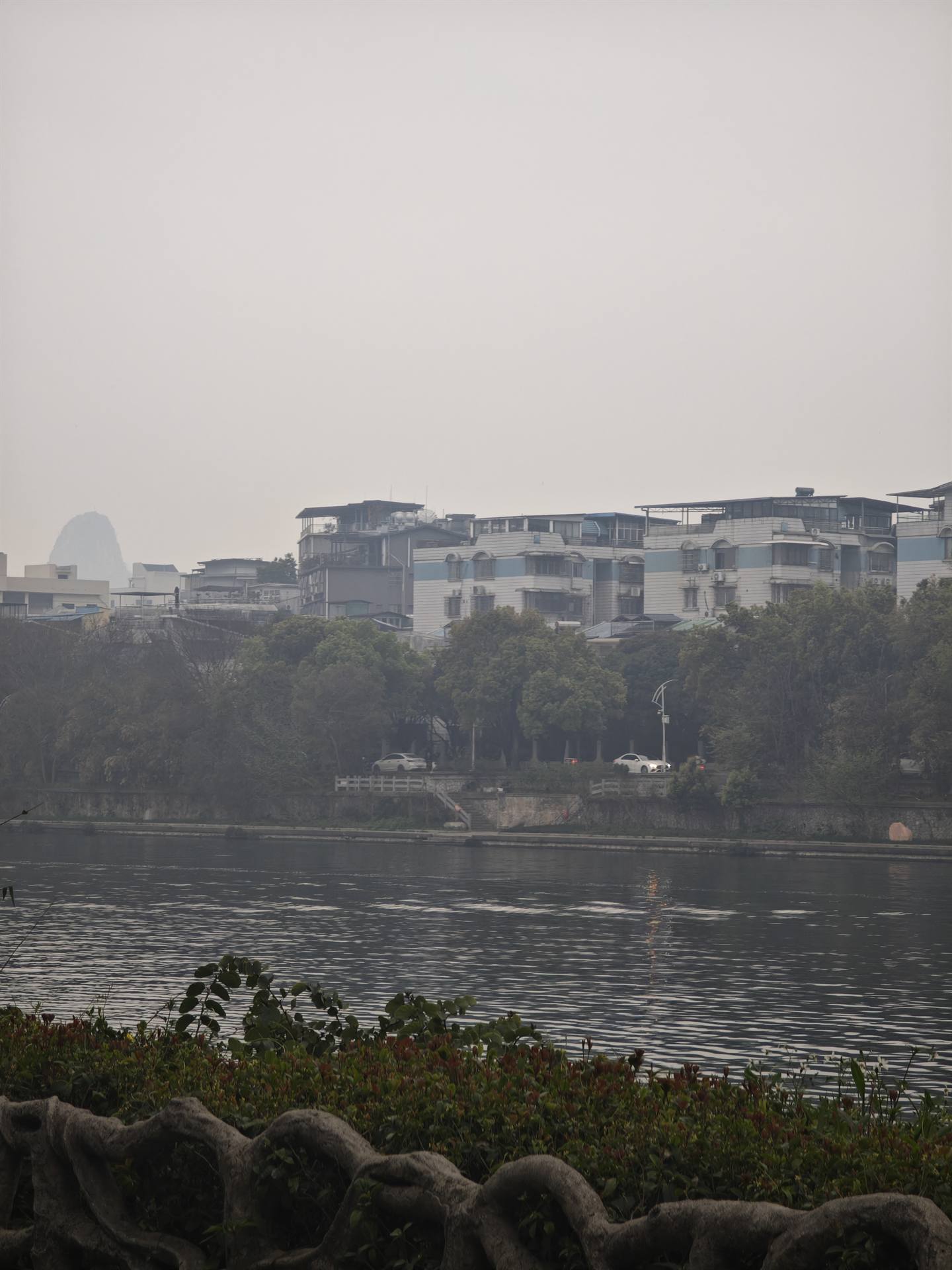

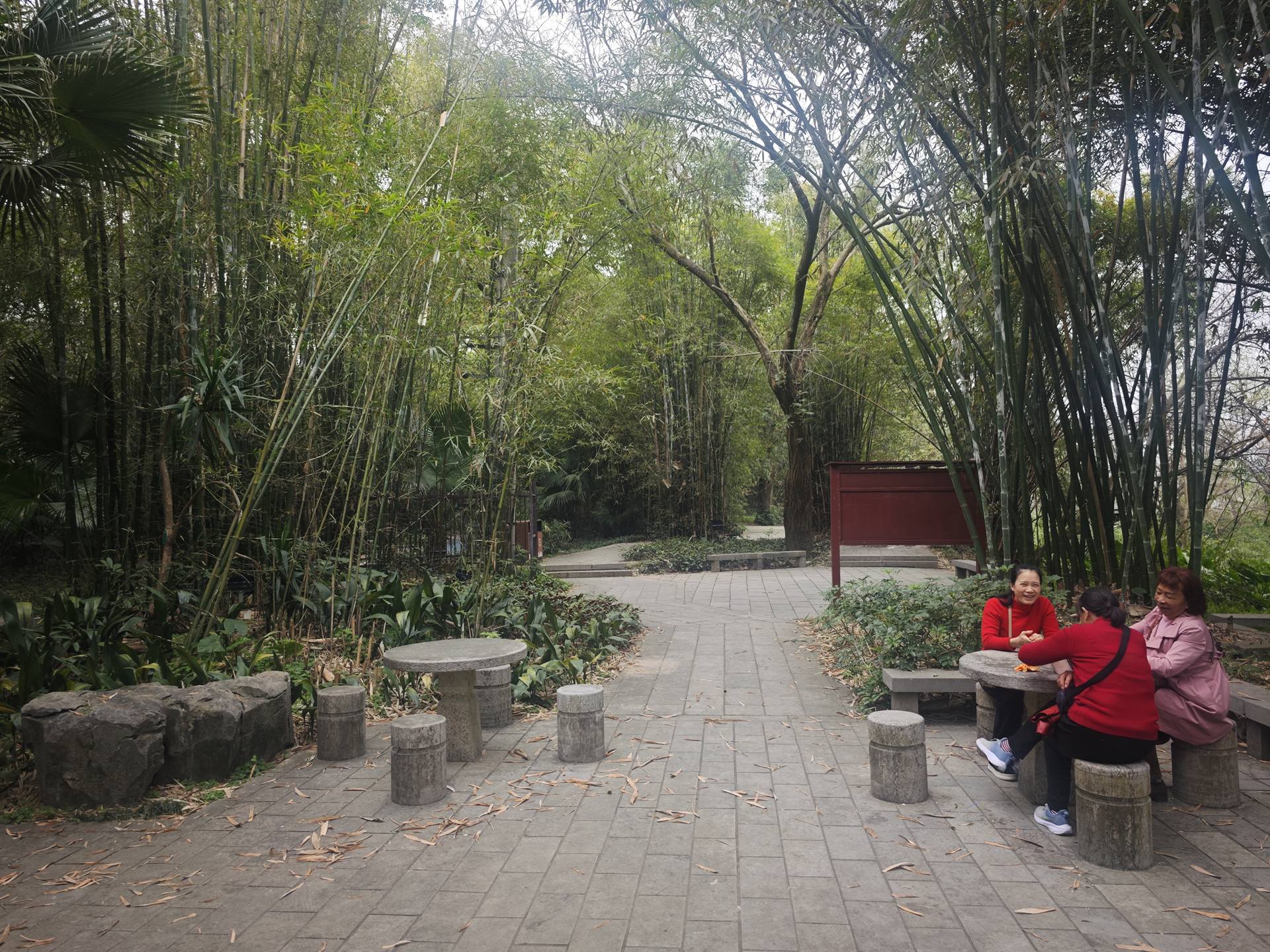

开敞水岸停留节点硬质化与座椅小品杂乱

公共停留空间不足水岸界面失序

点位

证据

诊断

停留空间承载观景需求，但座椅、小品、栏杆和铺装边界叠加后显得拥挤，影响慢行和停留秩序。

更新建议

建议梳理停留边界，合并座椅与导览节点，保留观景面，减少零散小品。

影响指标

公共空间 -19洲岸界面 -12文化意象 -7

关联点位：ZZ-07、ZZ-19、ZZ-20、XS-01、XS-02、XS-06、XS-07

状态：建议转入智动更新

代表证据

最多显示 3 张

real-issue-04P1高

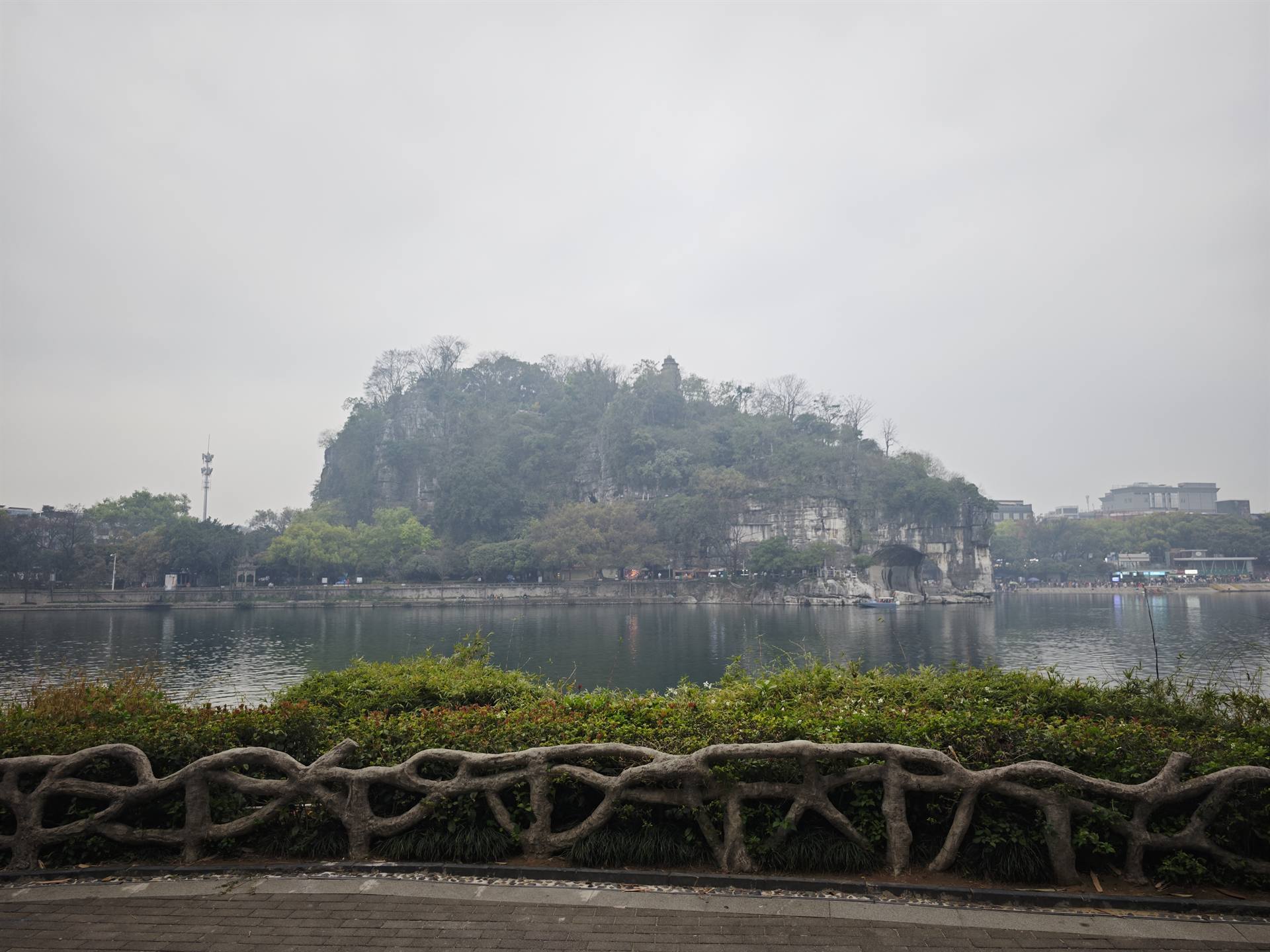

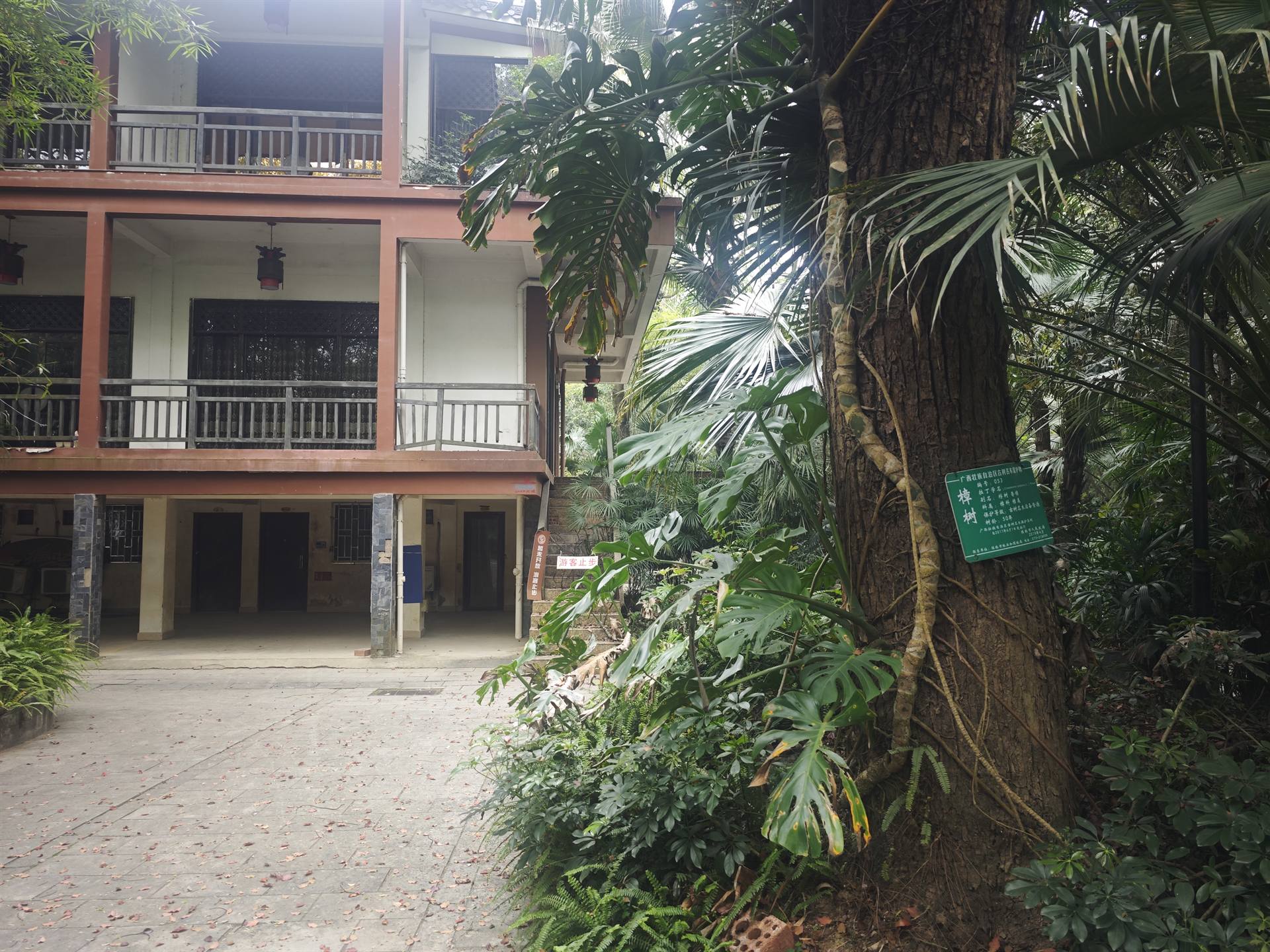

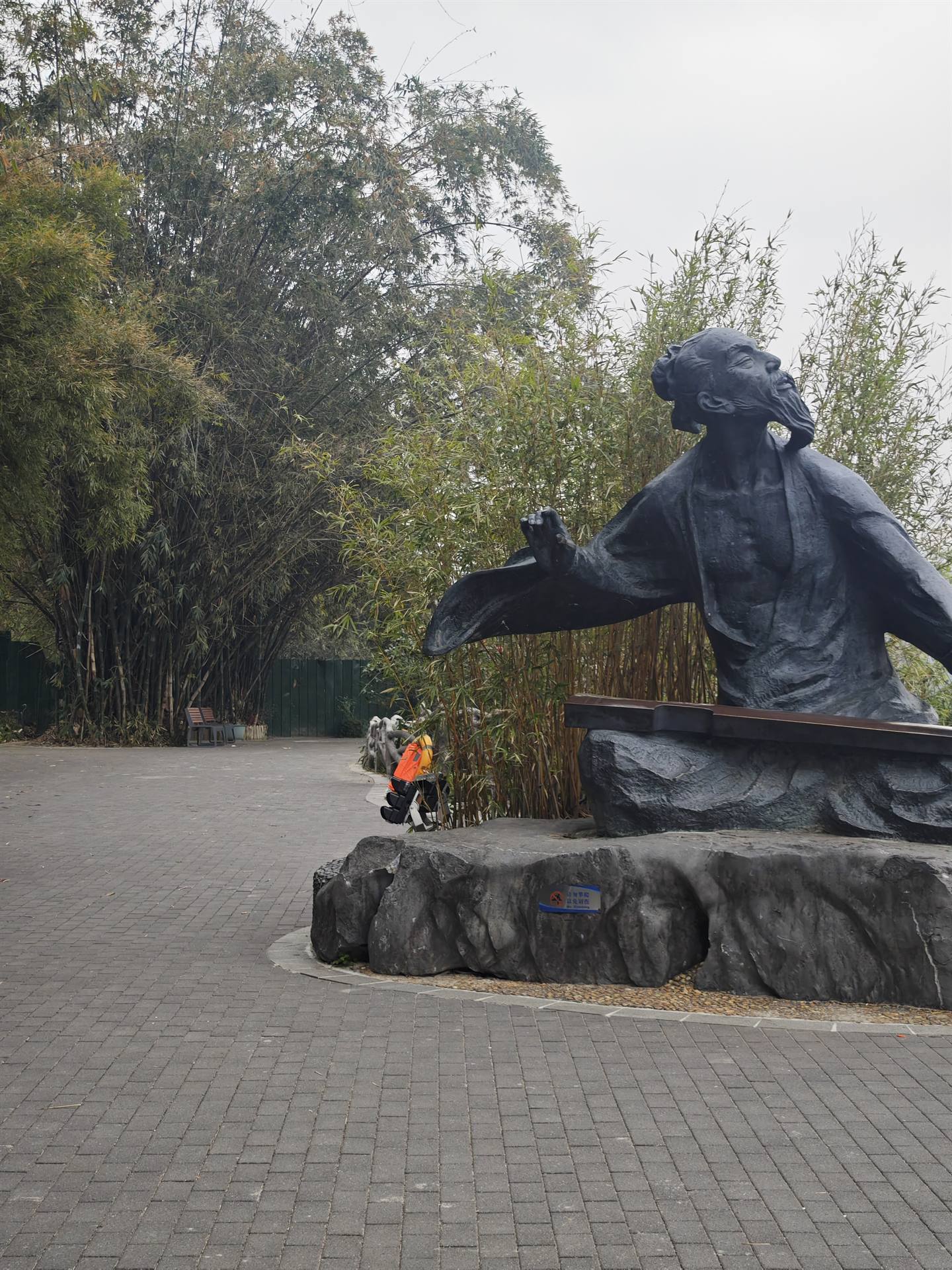

建筑与商业界面压迫山水游赏画面

建筑风貌冲突文化意象弱化

点位

证据

诊断

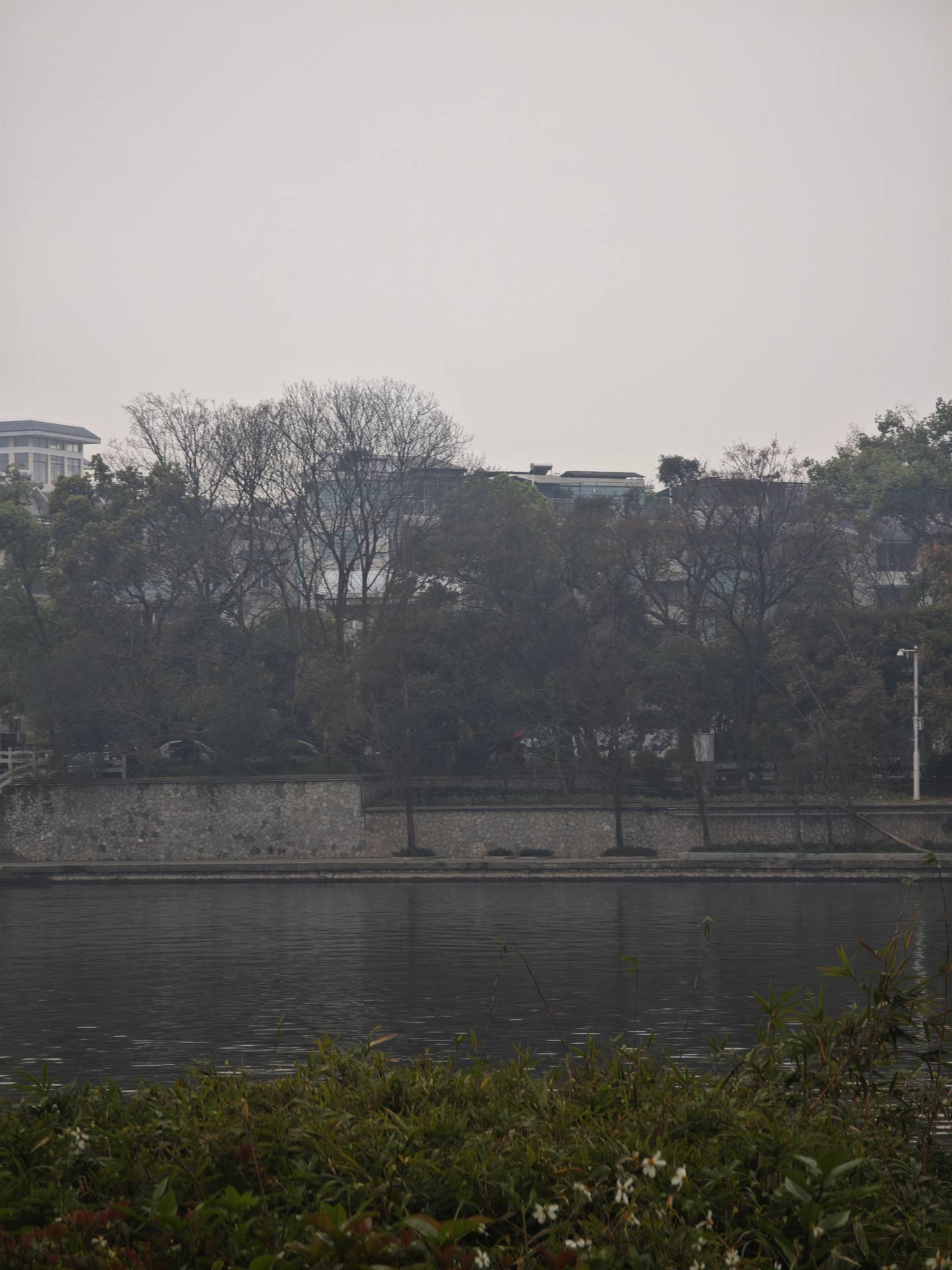

多个核心视点中建筑立面、对岸城市界面或商业建筑成为强视觉背景，与山水清幽意象冲突。

更新建议

建议对可控建筑界面做色彩、招牌和灯光降噪；对不可控对岸界面在报告中标注为视域管控对象。

影响指标

建筑风貌 -22文化意象 -21山水格局 -8

关联点位：ZZ-08、ZZ-09、ZZ-13、ZZ-19、ZZ-20、XS-03、XS-04、XS-05、XS-06

状态：建议转入智动更新

代表证据

最多显示 3 张

real-issue-05P1高

象山侧商业摊点、售票导览和高饱和色彩过强

文化意象弱化导览识别不足建筑风貌冲突

点位

证据

诊断

象山侧商业服务设施密度高、色彩强、信息层级杂，直接稀释象山和漓江的文化景观主导性。

更新建议

建议作为第一批智动更新问题：统一售卖界面、弱化棚牌色彩、调整导览信息层级。

影响指标

文化意象 -32公共空间 -18建筑风貌 -17

关联点位：XS-01、XS-03、XS-04、XS-05、XS-06、XS-07、XS-08、XS-09

状态：建议转入智动更新

代表证据

最多显示 3 张

real-issue-06P1高

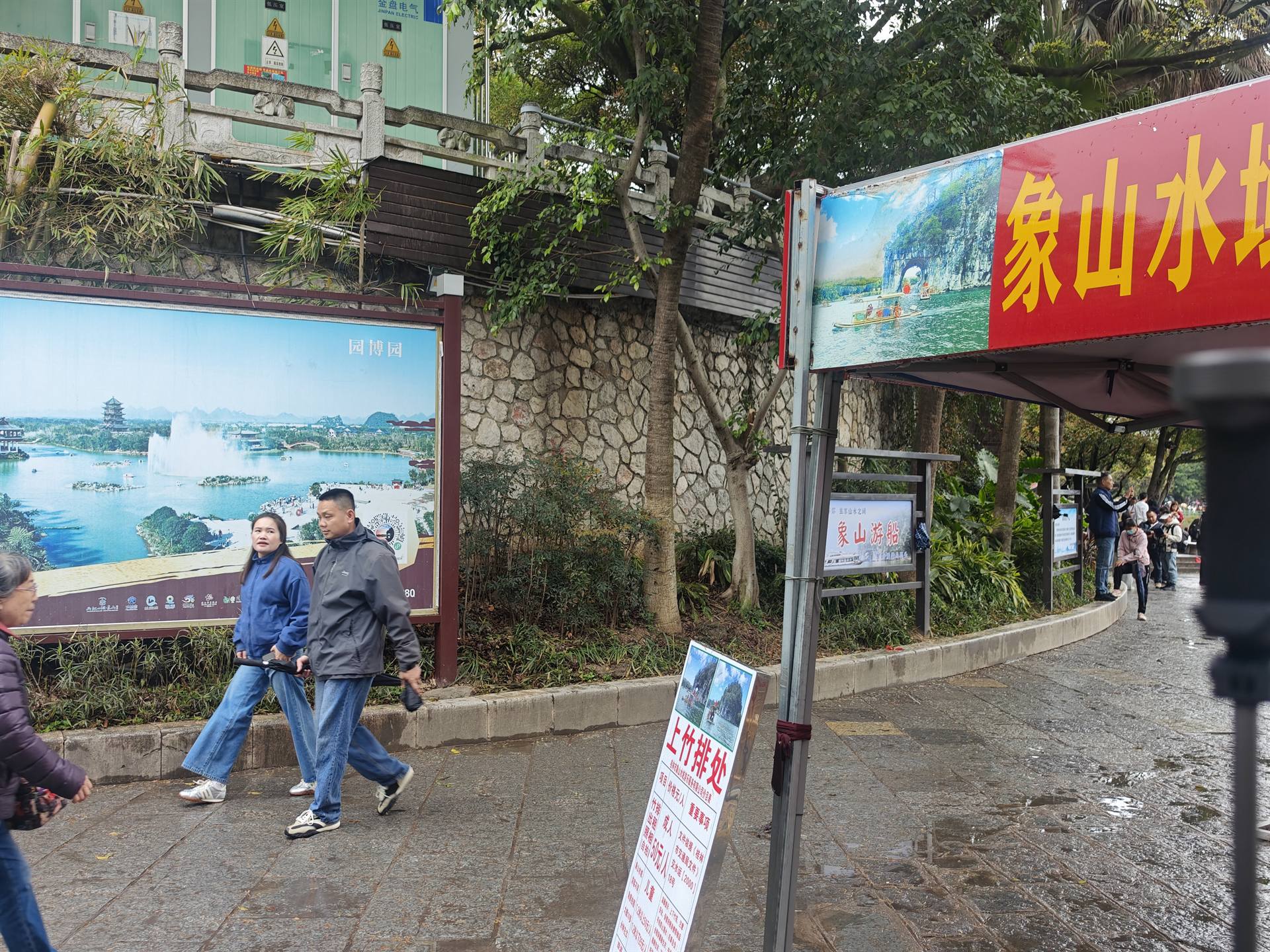

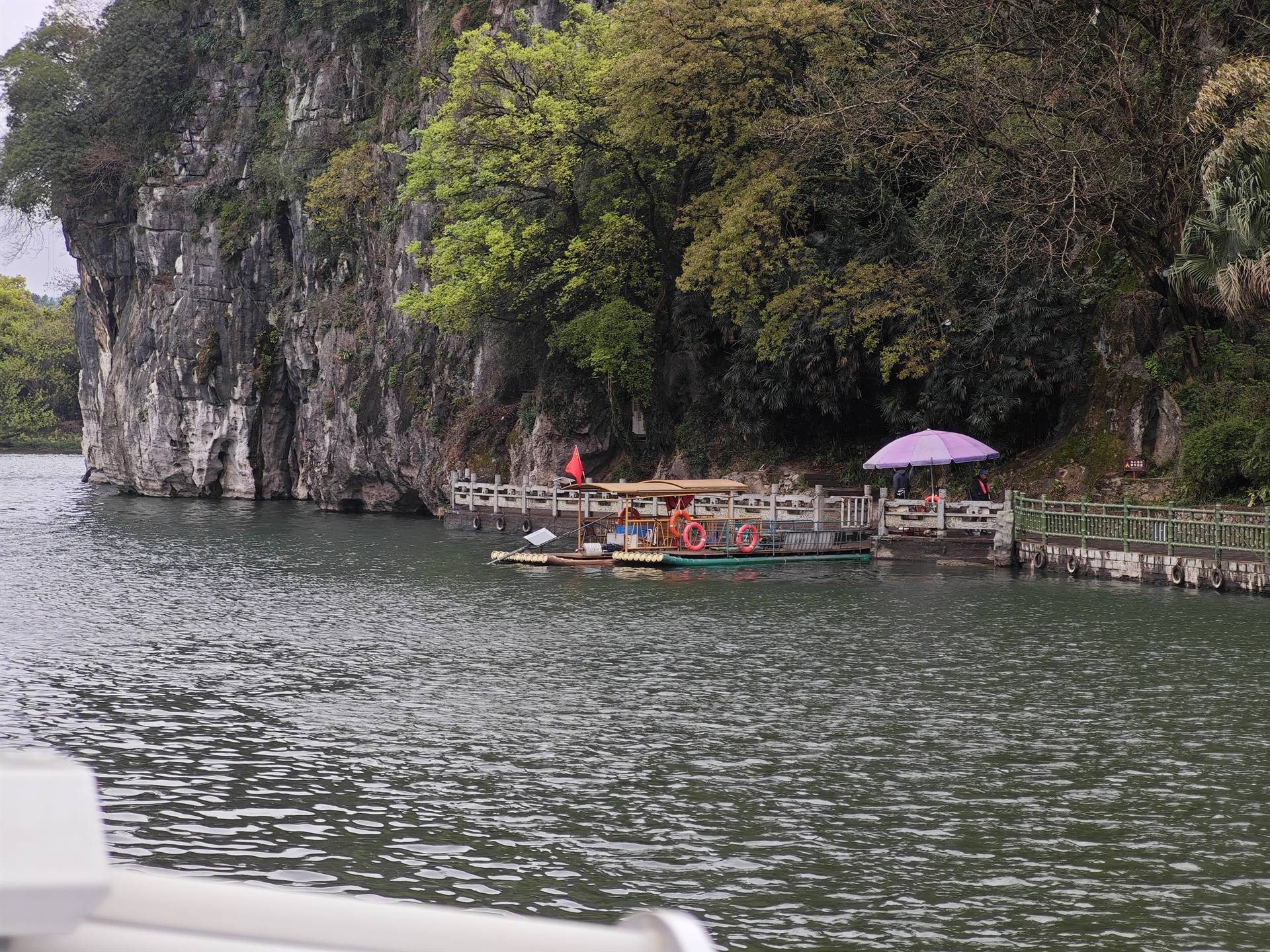

游船、码头和亲水防护设施造成水岸界面失序

水岸界面失序导览识别不足

点位

证据

诊断

游船与码头设施在多个开敞水岸点位成为前景噪点，栏杆、绳索和安全边界缺少风貌化处理。

更新建议

建议建立码头设施风貌控制清单，优先处理蓝色设备、临时绳索和高饱和安全提示。

影响指标

洲岸界面 -27公共空间 -12文化意象 -10

关联点位：ZZ-13、ZZ-19、ZZ-20、XS-03、XS-05、XS-08、XS-09

状态：建议转入智动更新

代表证据

最多显示 3 张

real-issue-07P2中

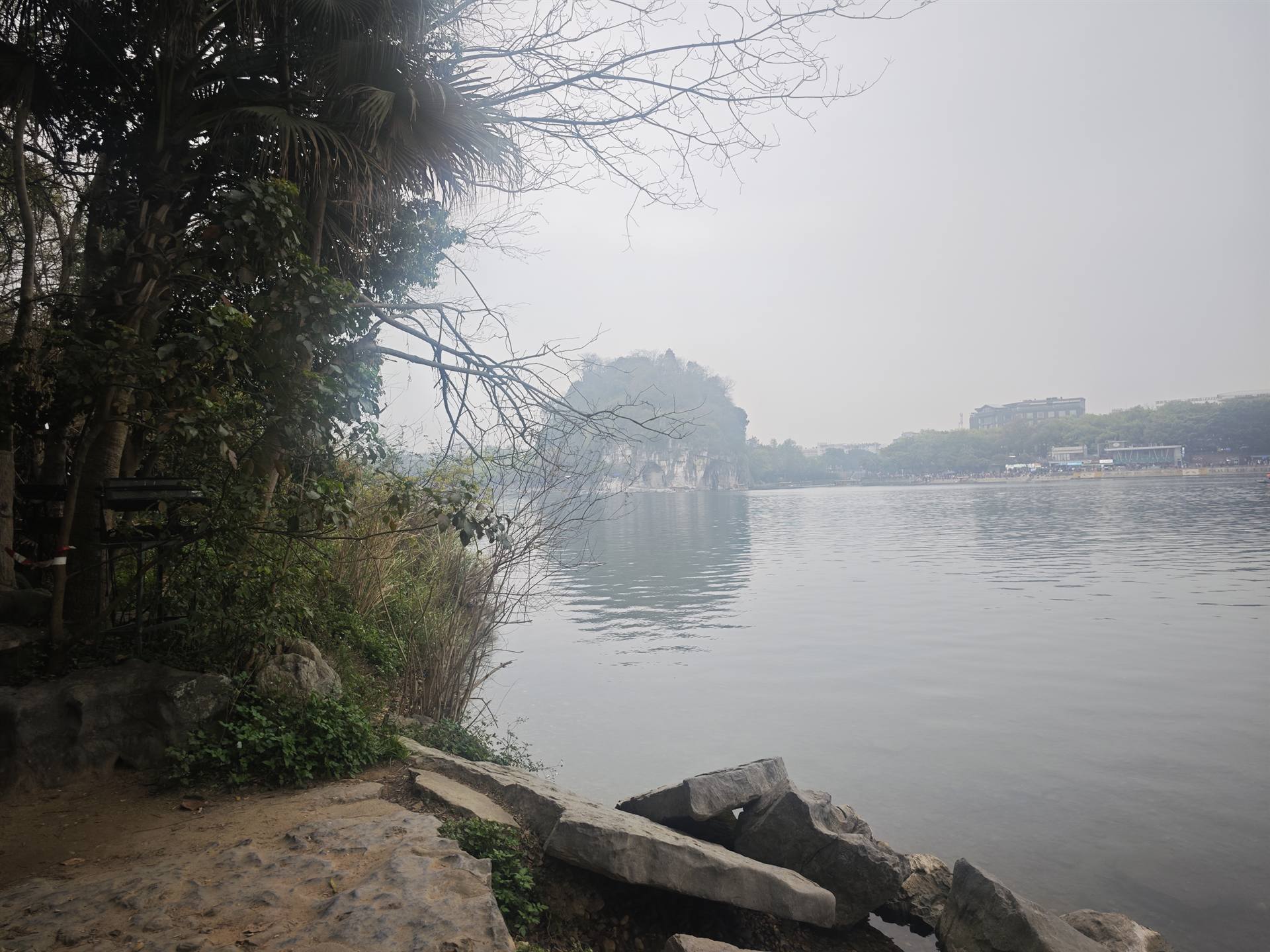

慢行路径在台阶、铺装和维护界面处连续性下降

慢行体验断裂公共停留空间不足

点位

证据

诊断

部分点位由道路转折、台阶、广场铺装和落叶维护形成体验断点，高峰或雨后会放大通行压力。

更新建议

建议补充防滑、排水、导向和停留分区，优先复核雨后湿滑与人群聚集区域。

影响指标

公共空间 -15洲岸界面 -5

关联点位：ZZ-07、ZZ-16、ZZ-17、ZZ-18、XS-02、XS-06

状态：建议近期优化

代表证据

最多显示 3 张

real-issue-08P3中

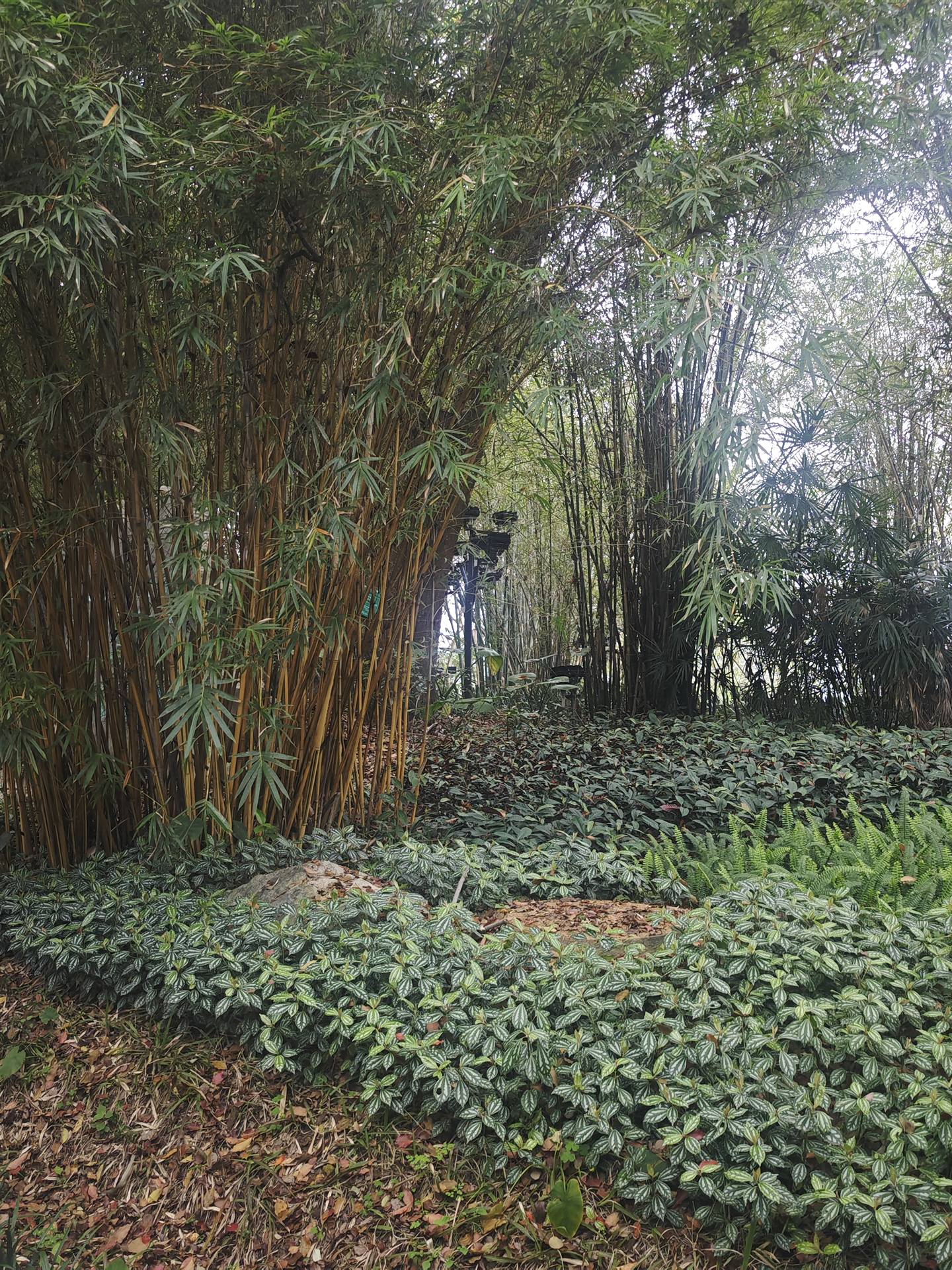

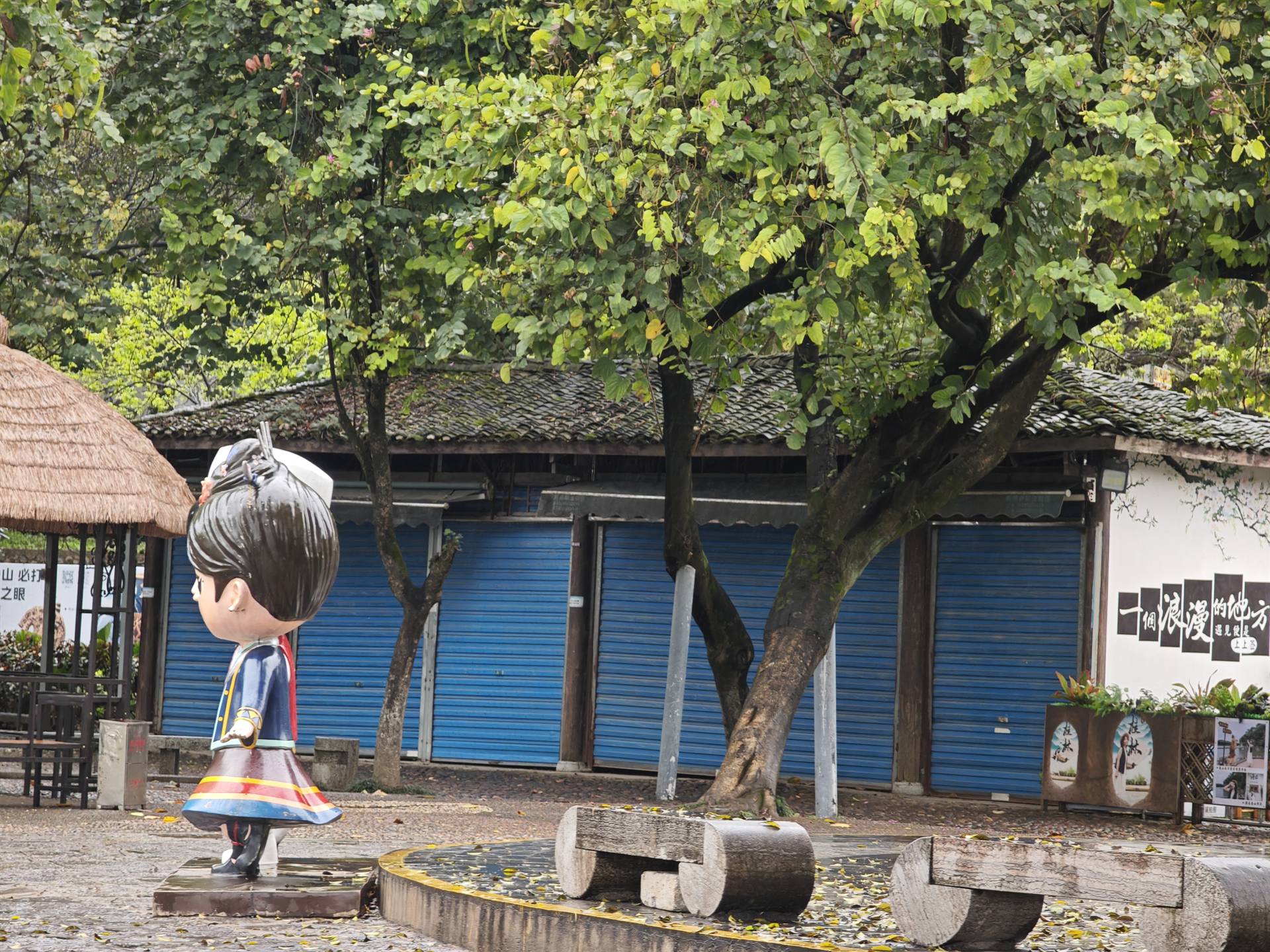

景观小品、树牌和提示系统碎片化

导览识别不足文化意象弱化

点位

证据

诊断

导览、树牌、提示牌和小品的样式不统一，部分与地域文化意象关联弱。

更新建议

建议形成统一导览与小品设计包，保留必要安全提示，减少重复表达。

影响指标

文化意象 -11公共空间 -8

关联点位：ZZ-02、ZZ-04、ZZ-06、ZZ-08、ZZ-10、ZZ-17、XS-01、XS-08、XS-09

状态：维护提升项

代表证据

最多显示 3 张

real-issue-09P2中高

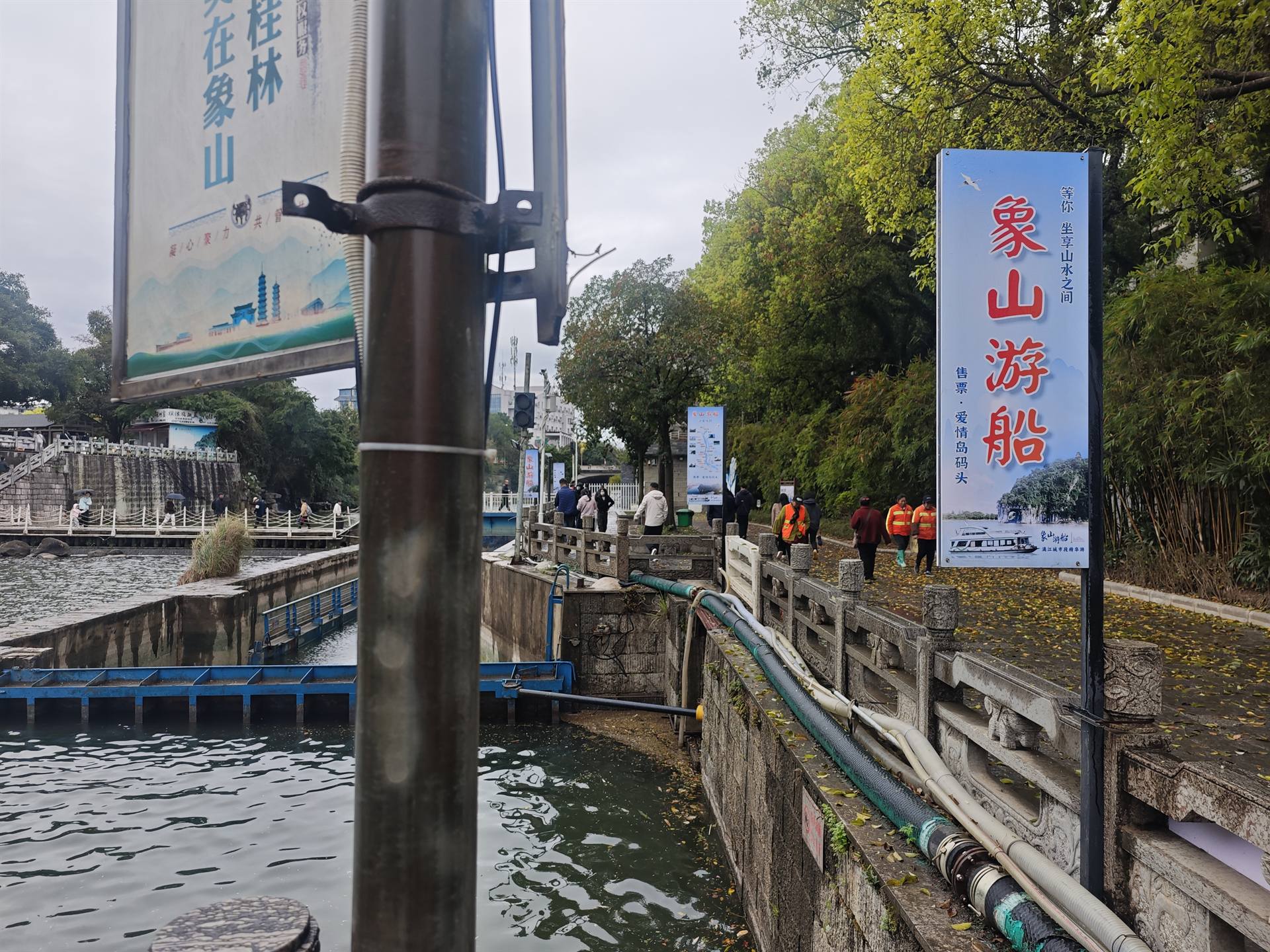

亲水边界可达性与安全边界表达不协调

水岸界面失序慢行体验断裂

点位

证据

诊断

多个亲水点位以栏杆、绳索、台阶或码头设备处理安全边界，功能明确但风貌协调度不足。

更新建议

建议对亲水边界进行材质、色彩和高度统一，区分观景、通行和运营码头边界。

影响指标

洲岸界面 -15公共空间 -9

关联点位：ZZ-13、ZZ-18、ZZ-20、XS-05、XS-06、XS-09

状态：建议近期优化

代表证据

最多显示 3 张

real-issue-10P1高

烟雨、水月和清幽意象被现代设施与商业视觉稀释

文化意象弱化

点位

证据

诊断

核心文化景观视点中，现代商业、码头、设施和人流信号持续压过烟雨、水月、清幽等地域意象。

更新建议

建议进入智动更新，输出文化意象降噪、导览叙事重构和核心视廊界面控制方案。

影响指标

文化意象 -34山水格局 -8视廊通达 -6

关联点位：ZZ-19、ZZ-20、XS-01、XS-03、XS-04、XS-05、XS-07、XS-08、XS-09

状态：建议转入智动更新

代表证据

最多显示 3 张

点位采样档案

已整编

覆盖訾洲侧 20 个点位、象山侧 9 个点位，保留点位编号、岸侧、风险等级和本地判读摘要。

145 张五向照片索引

五向照片索引

已整编

145

29 个点位达到 1.6m 五向照片 5/5 完整采样，可作为报告证据链的原始影像索引。

414 条噪点证据索引

噪点证据索引

待复核

414

28 个点位已有噪点证据目录，1 个点位需人工复核噪点缺失原因。

29 条点位诊断表

点位诊断表

已整编

逐点保留风险分、问题类型、指标扣分、证据引用和复核标记，供第三页成果包和人工检查复用。

10 条聚合问题清单

问题清单

已整编

包含 4 条 P1、5 条 P2、1 条 P3 问题，并关联点位、指标和代表证据。

问题热力图底图索引

问题热力图

已整编

保留鸟瞰图和平面图两类热力图底图索引，空间分布由第二页真实诊断点位结果支撑。

6 项指标评分表

指标评分表

已整编

六大指标得分来自本地判读扣分汇总，最低项为文化意象 59 分。

7 项智动更新任务候选

智动更新任务候选

待复核

从 P1 或高严重度问题生成，其中 4 项为 P1 默认可转入智动更新，仍需专家确认任务边界。

1 个点位人工复核清单

人工复核清单

待复核

当前需复核点位为 ZZ-01，主要原因是证据完整性或风险等级待确认。
